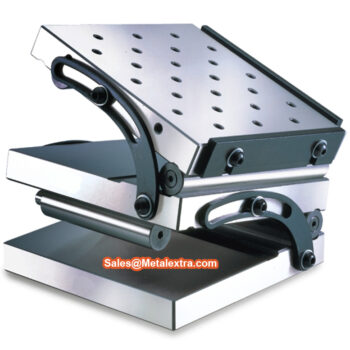

INSIZE Compound Sine Table 6536-100 (Tool Steel, HRC58-60) Side Angle 60°

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp15.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Compound Sine Table 6536-100 merupakan solusi presisi atas kebutuhan klem dan vise operasional dalam 2 tingkatan kemiringan yang bisa disetel hingga sudut 60°. Benda kerja bisa dipadukan saat penyetelan pada mesin milling, mesin grinding pelat tebal maupun mesin dengan meja ukur pada profile projector. Anda membutuhkan block gauge untuk penyetelan maupun sebagai ganjal yang memastikan kemiringan permukaan bidang kerja.

Compound sine vise atau pelat miring komnbinasi ini dirancang untuk mengakomodasi berbagai macam pekerjaan inspeksi, penggilingan, dan pemesinan. Pelat dua arah memungkinkan sudut diatur dari depan ke belakang atau dari sisi ke sisi untuk sudut sederhana atau kombinasi keduanya untuk sudut majemuk sejati. Pelat atas memiliki ketinggian yang dapat disesuaikan dan rel penyimpanan sendiri bersama dengan dua lengan pengunci sudut yang selalu berada di bawah meja.

Dengan desain 2 tingkat dengan setelan kemiringan menyamping, seperangkat INSIZE Compound Sine Table 6536-100 mudah dipasang pada segala jenis dan merek meja mesin milling maupun grinding dengan kokoh. Terbuat dari material SKS, Kelas logam baja ini setaraf: GB T12, JIS G4401, SK2, ASTM W1A-11 1/2, W1C-11 1/2, DIN C125W2.SK2 dengan sifat kekerasan tinggi menjamin ketahanan aus yang baik.

Anda bisa menyetel sendiri kemiringan Sine Vise Ragum jepit Taiwan ini dengan fitur skala busur penguncinya. INSIZE Compound Sine Table 6536-100 memiliki tingkat jepit paralel Presisi 0,005mm dan sudut vertikal dalam 0,05mm. Merek Taiwan ini dapat digunakan awet bertahan bertahun-tahun karena hanya membutuhkan sedikit pelumasan untuk memastikan mekanisme gear mengalami gesekan yang lebih rendah dan anti slip. Ragum vise INSIZE ini juga diproduksi dengan toleransi dalam ± 0,01 per 100mm. Harga yang tertera merupakan perkiraan referensi dan belum termasuk Shipment.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Compound Sine Table 6536-100 :

  • Ragum presisi dikembangkan untuk pemrosesan di berbagai sudut. Ini digunakan untuk menggiling, memotong, membuat lubang, menandai dan mengukur

  • Cocok untuk mesin grinding dengan dua tingkatan bukaan dengan penyesuaian hingga 60 derajat.

  • Akurasi sudut: ±15″

  • Paralel Presisi 0,003mm dan sudut akurasi Squarity dan parallelism dipastikan berada dalam ± 0,005mm.

  • Terbuat dari material tool steel kepadatan tinggi dengan area permukaan dengan material casting SKS dengan nilai kekerasan sekitar ±60 HRC.

  • Referensi berat vise set: 9 KG

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

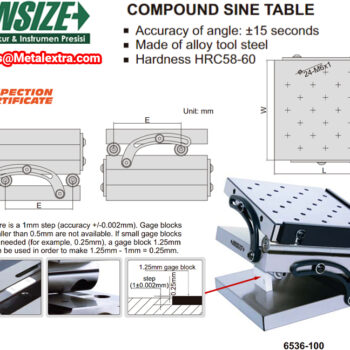

Dimension Guide for INSIZE Compound Sine Table 6536-100 Side Angle 60° (Tool Steel, HRC58-60) :

ACCURACY
Material Hardened SKS HRC60 Sub-zero processing
Parallelism Within 0.003/100mm
Squareness Within 0.005/100mm
Side Angle 60°
Angle tol. Within 15sec Within 20sec
Since conversion table attached


Ordering Guide for INSIZE Compound Sine Table 6536-100 Side Angle 60° (Tool Steel, HRC58-60) :

Order Code Roller distance (E) Table size Adjustable angle
6536-100 100 mm 150 mm x 150 mm 0-60°
