INSIZE Concentricity Gauge 4768 Series (Runout Accuracy 2μm, outside diameter Ø3-120mm, inside diameter Ø1-25mm) Range; ≤Ø60mm x 600mm (salin)

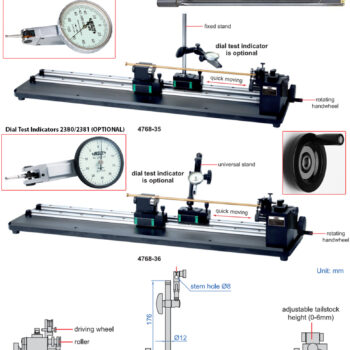

INSIZE Concentricity Gauge 4768 Series merupakan Bench Center dengan rentang ukur jepit tengah benda kerja ≤Ø60mm x panjang 600mm. Ada dua pilihan INSIZE Concentricity Gauge 4768 Series yang berbeda hanyalah dudukan stand dial test gauge, tipe stand lurus yang rigid INSIZE Concentricity Gauge 4768-35 Series atau tipe stand dengan lengan fleksibel INSIZE 4768-36.

Pengujian runout dengan INSIZE Concentricity Gauge 4768 Series ini menggunakan indikator uji dial opsional untuk mengukur dan memverifikasi konsentrisitas benda kerja silinder dengan akurasi hingga 3μm. Frame INSIZE Concentricity Gauge 4768 Series terbuat dari material tool steel dan fondasi dari material cast iron yang dilapisi dengan coating.

Alat ukur presisi INSIZE Concentricity Gauge 4768 Series ini mampu untuk menguji rangkaian test putar manual seperti posisi mesin bubut maupun posisi mesin laser scanner. Uji runout bisa dilakukan dengan memutar handwheel pada bagian kanan tailstock.

Dengan membeli INSIZE Concentricity Gauge 4768 Series, Anda bisa melakukan uji ukur runout dengan jepitan tailstock secara mendatar yang seimbang. Pengujian runout merupakan metode untuk mengukur deviasi radial dari suatu objek yang berputar, seperti poros atau komponen mesin, relatif terhadap sumbu putarnya.

Pengujian secara horisontal dengan INSIZE Concentricity Gauge 4768 Series ini penting untuk memastikan kualitas dan kinerja bagian shaft yang berputar, karena runout yang berlebihan dapat menyebabkan getaran vibrasi, kebisingan, penurunan kinerja, dan keausan yang lebih cepat.

INSIZE Concentricity Gauge 4768 Series juga bisa lebih kompleks layaknya Bench Center dengan bantuan surface plate untuk tumpuan titik ketiga dengan kombinasi height gauge dan dial indikator yaitu untuk tes silindrikal, konsentrisitas dan defleksi pitch roda gigi, ulir mikro, diameter luar, ketebalan, dan lainnya pada komponen seperti mata bor dan reamer, pisau boring bar, pin gauge, shaft, maupun fastener seperti baut dan plug gauge.

INSIZE Concentricity Gauge 4768 Series ini bisa dikombinasikan dengan probe kapasitif dengan ujung landasan yang dapat digerakkan (tailstock). Anda dapat mengukur diameter luar 60mm x 600mm dengan berat maximum 20Kg dari berbagai bentuk komponen shaft presisi.

INSIZE Concentricity Gauge 4768 Series menawarkan kompatibilitasnya dengan alat pengukur dial gauge, probe test indicator maupun instrumen lainnya seperti profile projector, anda bisa memiliki variasi pengukuran yang jauh lebih murah daripada menggunakan laser scanner maupun visual scanner. Harga yang tertera disini merupakan referensi untuk INSIZE Concentricity Gauge 4768-35

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Concentricity Gauge 4768 Series :

• Digunakan untuk eksentrisitas dan defleksi, pengukuran poros,  runout, cylindricity dan concentricity.

• Terbuat dari material base Cast iron dan tool steel, mata ukur anvil yang keras dan presisi untuk ukur benda kerja berupa shaft/rod dan alat ukur lain dengan diameter luar ≤Ø3mm – panjang 750mm x lebar 170mm x  dan diameter dalam ≤Ø1mm – 25mm.

• Mekanisme tuas kuncian tailstock ganda memudahkan operasional untuk menjepit obyek yang diukur dengan mudah.

• Pemutaran handwheel mempermudah interpolasi ukur run out pada posisi mendatar

• Gaya ukur variabel dengan dua lubang untuk peletakan stand untuk dial test ukuran 2-M8x1.25.

• Tinggi stage kerja yang bisa disesuaikan dan parallellisme antara permukaan atas meja dan pusat terjamin presisi

• Cocok digunakan dengan Indikator dial shockproof, dial indicator range ±0.1mm or ±.005”, graduasi 0.0001 inch

• Menjepit obyek ukur dan penyetelan bisa dilakukan oleh satu tuas saja.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
