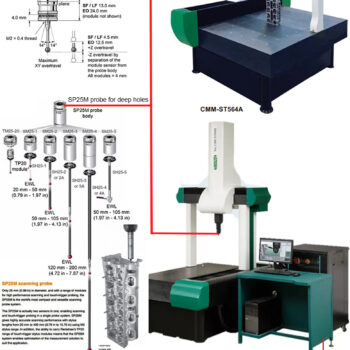

INSIZE Coordinate Measuring Machine CMM-ST Series (Renishaw Probe 3 axis, Res; 0.1μm) Accuracy ±2.7μm, Range; 400x500x400 – 2000x3000x1800

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp1.800.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Coordinate Measuring Machine CMM-ST Series menawarkan solusi pengukuran Coordinate measuring machine dengan 3-axis dan format bidang kerja granite maupun komposit aluminium surface plate (tergantung modelnya) mulai dari 400×500×400. INSIZE Coordinate Measuring Machine CMM-ST memakai probe Renishaw buatan Inggris untuk pengukuran resolusi 0.1μm dan dengan toleransi error ±2.7μm.

Mesin ukur INSIZE Coordinate Measuring Machine CMM-ST Series tipe gantry ini memiliki framenya yang terbuat dari alloy steel dan base dari black granite. dengan mekanisme gerak probe secara Air-floating berpenggerak motor DC kompresor bertekanan udara 6-10bar, dengan kendali pengukuran presisi secara trigger touch, manual via joystick atau auto-scanning mengikuti jalur terprogram komputer dengan kompensasi suhu.

Dalam set INSIZE Coordinate Measuring Machine CMM-ST Series sudah dilengkapi software AC-DMIS untuk import/export file standar 3D File seperti SAT, IGES, STEP, STL yang biasa digunakan dalam industri desain CAD/CAM komputer maupun software dokumen text biasa seperti PDF, HTML, MHT, RTF, EXCEL, CSV, txt, images, WORD, dsb. Anda bisa menggunakan hasil ukur kordinat INSIZE CMM-MN432 untuk render animasi 3D, koneksi dengan 3D printing, reverse engineering maupun riset kompetitif.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Coordinate Measuring Machine CMM-ST Series:

  • Ukur secara manual maupun otomatis antar titik, garis lurus, melengkung, lingkaran, elips, bidang datar, alur, silinder, bola, kerucut, cincin, titik tepi, titik sudut, poligon, kelurusan, kerataan, kebulatan, silindrisitas, profil garis, profil permukaan, tegak lurus, paralelisme, angularitas, koaksialitas, konsentrisitas, simetri, posisi, posisi komposit, runout melingkar dan runout total.

  • Ada 54 pilihan model dengan luas bidang kerja mulai dari dimensi; 400×500×400

  • Resolusi 0.1μm, akurasi repetisi 1μm

  • Sistem ini mengadopsi mata ukur probe dari RENISHAW yang tipe Ruby/Stainless dan probe head styli dengan tingkat error ±2.7μm
  • Sistem kontrol terintegrasi, aman, andal, dan mudah dioperasikan

  • Rel pemandu linier presisi tinggi dengan mekanisme kompresor udara anti-gravitasi untuk tiga sumbu

  • Rel pemandu tiga sumbu terbuat dari granit berkualitas tinggi, sehingga ketiga sumbu memiliki karakteristik suhu yang sama, kekakuan dan stabilitas suhu yang lebih tinggi.

  • Metode gerak Tiga sumbu mengadopsi penggerak daya tinggi, motor dan peredam sabuk belt pada kedua sumbu X dan Y untuk memastikan transmisi yang akurat dan cepat.

  • Drive sabuk gigi sinkron fleksibel canggih membuat mesin pengukur berjalan tanpa suara, umur panjang, posisi stabil dan akurat.

  • Sumbu Y mengadopsi rel panduan pas terintegrasi, yang secara efektif menghilangkan pendulum torsi gerak, dan akurasi pengukuran posisi apa pun.

  • Presisi tinggi dengan fitur self-cleaning air bearing membuat rel panduan bebas minim friksi, sehingga menjamin akurasi geometrik untuk waktu yang lama.

  • Bidang stage meja kerja terbuka, yang sangat mudah untuk meletakkkan benda kerja maupun memasang ragum serta mengamati.

  • Sistem penggerak pneumatik dengan transmisi dan sistem penggerak elektris untuk kontrol yang lebh presisi

  • 4 sensor suhu untuk X, Y, Z tiga sumbu dan benda kerja, cocok untuk rentang suhu yang lebar

  • Sistem kontrol komputer ganda didorong oleh motor servo DC

  • Sistem kontrol berbasis MS Windows dan kontroler ganda mendukung komunikasi dengan peralatan mesin yang menggunakan input kordinat seperti mesin milling dan 3D printing dan memiliki 12 tombol untuk menyesuaikan

  • Meja surface plate granit sesuai dengan standar Jerman DIN 876/0 dan sudah terkalibrasi kelas akurasi 00 dengan struktur homogen (skala kekerasan Mohs 6-7), non-magnetik dan non-konduktif secara elektrik.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Technical Guide INSIZE Coordinate Measuring Machine 3 axis ISC-575 (Renishaw Probe) Resolution 0.1μm, Accuracy; ±2.7μm, Range; 500x700x500:

Ordering Guide INSIZE Coordinate Measuring Machine 3 axis ISC-575 (Renishaw Probe) Resolution 0.1μm, Accuracy; ±2.7μm, Range; 500x700x500:

Order Code Range(X×Y×Z) Probe body MPEE MPEP Max. dimension of workpiece Max. weight of workpiece Overall dimension Weight
mm µm µm mm kg mm kg
CMM-ST454A 400×500×400 TP20 ±(2.1+3.3L/1000) ±2.2 525×995×600 500 1000×1240×2240 570
CMM-ST454B TP200B ±(1.8+3.3L/1000) ±1.9
CMM-ST454C SP25M
CMM-ST564A 500×600×400 TP20 ±(2.1+3.3L/1000) ±2.2 625×1095×600 500 1100×1340×2240 700
CMM-ST564B TP200B ±(1.8+3.3L/1000) ±1.9
CMM-ST564C SP25M
CMM-ST686A 600×800×600 TP20 ±(2.2+3.3L/1000) ±2.3 730×1400×800 700 1200×1650×2660 960
CMM-ST686B TP200B ±(1.9+3.3L/1000) ±2.0
CMM-ST686C SP25M
CMM-ST8106A 800×1000×600 TP20 ±(2.2+3.3L/1000) ±2.3 930×1600×800 1000 1400×1850×2660 1270
CMM-ST8106B TP200B ±(1.9+3.3L/1000) ±2.0
CMM-ST8106C SP25M
CMM-ST10128A 1000×1200×800 TP20 ±(2.7+3.3L/1000) ±2.7 1190×1814×1040 1800 1690×2370×3150 2460
CMM-ST10128B TP200B ±(2.4+3.3L/1000) ±2.4
CMM-ST10128C SP25M
CMM-ST10158A 1000×1500×800 TP20 ±(2.7+3.3L/1000) ±2.7 1190×2114×1040 1800 1690×2670×3150 2820
CMM-ST10158B TP200B ±(2.4+3.3L/1000) ±2.4
CMM-ST10158C SP25M
CMM-ST10208A 1000×2000×800 TP20 ±(2.7+3.3L/1000) ±2.7 1190×2614×1040 1800 1690×3270×3150 3410
CMM-ST10208B TP200B ±(2.4+3.3L/1000) ±2.4
CMM-ST10208C SP25M
CMM-ST121510A 1200×1500×1000 TP20 ±(3.0+3.3L/1000) ±3.0 1390×2200×1200 2000 1890×2750×3330 3330
CMM-ST121510B TP200B ±(2.7+3.3L/1000) ±2.7
CMM-ST121510C SP25M
CMM-ST122010A 1200×2000×1000 TP20 ±(3.0+3.3L/1000) ±3.0 1390×2700×1200 2000 1890×3350×3330 3910
CMM-ST122010B TP200B ±(2.7+3.3L/1000) ±2.7
CMM-ST122010C SP25M
Order Code Range(X×Y×Z) Probe body MPEE MPEP Max. dimension of workpiece Max. weight of workpiece Overall dimension Weight
mm µm µm mm kg mm kg
CMM-ST152010A 1500×2000×1000 TP20 ±(3.3+3.3L/1000) ±3.3 1690×2700×1200 3000 2190×3350×3370 5220
CMM-ST152010B TP200B ±(3.0+3.3L/1000) ±3.0
CMM-ST152010C SP25M
CMM-ST152510A 1500×2500×1000 TP20 ±(3.3+3.3L/1000) ±3.3 1690×3200×1200 3000 2190×3850×3400 6680
CMM-ST152510B TP200B ±(3.0+3.3L/1000) ±3.0
CMM-ST152510C SP25M
CMM-ST153010A 1500×3000×1000 TP20 ±(3.5+4L/1000) ±3.5 1690×3700×1200 3000 2260×3910×3420 8120
CMM-ST153010B TP200B ±(3.2+4L/1000) ±3.2
CMM-ST153010C SP25M
CMM-ST152512A 1500×2500×1200 TP20 ±(3.5+4L/1000) ±3.5 1690×3200×1400 3000 2190×3850×3870 6730
CMM-ST152512B TP200B ±(3.2+4L/1000) ±3.2
CMM-ST152512C SP25M
CMM-ST152515A 1500×2500×1500 TP20 ±(3.8+4L/1000) ±3.8 1680×3330×1700 3000 2190×3980×4500 6950
CMM-ST152515B TP200B ±(3.5+4L/1000) ±3.5
CMM-ST152515C SP25M
CMM-ST153015A 1500×3000×1500 TP20 ±(4.0+4L/1000) ±4.0 1680×3830×1700 3000 2260×4040×4520 8440
CMM-ST153015B TP200B ±(3.7+4L/1000) ±3.7
CMM-ST153015C SP25M
CMM-ST163515A 1600×3500×1500 TP20 ±(4.0+4L/1000) ±4.0 1780×4330×1700 3000 2360×4540×4520 9960
CMM-ST163515B TP200B ±(3.7+4L/1000) ±3.7
CMM-ST163515C SP25M
CMM-ST203015A 2000×3000×1500 TP20 ±(4.5+4L/1000) ±4.5 2180×3930×1700 6000 2760×4240×4520 11200
CMM-ST203015B TP200B ±(4.0+4L/1000) ±4.0
CMM-ST203015C SP25M
CMM-ST203018A 2000×3000×1800 TP20 ±(4.5+4L/1000) ±4.5 2180×3930×2000 6000 2760×4240×5120 11200
CMM-ST203018B TP200B ±(4.0+4L/1000) ±4.0
CMM-ST203018C SP25M
PROBE HEAD SPECIFICATION
Probe head (PH10T) Angular movement with horizontal axis 0°~105° in 7.5 steps
Angular movement with vertical axis ±180° in 7.5 steps
Number of positions 720
Probe mounting M8
Max. output torque 0.45N.m
Max. extension length 300mm
Weight 645g
Probe body Detect direction ±X, ±Y, +Z
Styli mounting M2
Rating life >1000,000 times
STYLI INCLUDED IN TP20 AND TP200B
Material Ball diameter Length Quantity
ruby ball / stainless steel stem SØ1mm 10mm 1 pc
SØ2mm 20mm 1 pc
SØ3mm 20mm 1 pc
SØ3mm 30mm 1 pc
SØ4mm 10mm 1 pc
SØ4mm 30mm 1 pc
SØ4mm 40mm 1 pc
SØ5mm 20mm 1 pc
SØ5mm 50mm 1 pc
stainless steel stem 10mm 1 pc
20mm 1 pc
30mm 1 pc
STYLI INCLUDED IN SP25M
Material Ball diameter Length Quantity
ruby ball / stainless steel stem SØ2mm 21mm 2 pc
SØ3mm 21mm 2 pc
SØ4mm 21mm 2 pc
SØ2mm 30mm 2 pc
SØ3mm 40mm 2 pc
SØ4mm 50mm 2 pc
SØ6mm 75mm 2 pc
stainless steel stem 20mm 1 pc
OPERATION ENVIRONMENT
Air pressure 0.5~1.0MPa
Air supply 0.3~0.45m3/min
Temperature 20±2°C
Humidity 55%~65%
Power 220V±10%, 50/60Hz
STANDARD DELIVERY
Main unit 1 pc
Probe system Probe head (Renishaw) 1 pc
Probe body (Renishaw) 1 pc
Styli (Renishaw) 1 set
Calibration sphere Ø19mm 1 pc
Computer 1 pc
Printer 1 pc
Software 1 pc
