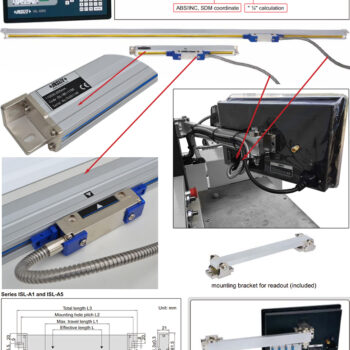

INSIZE Digital Readout Counter Optical Scales ISL-SET1 Two Axis (DRO + TTL Signal, Res; 1μm) Accuracy; ±50µm, Range: 200mm X-Axis – 1000mm Y-Axis

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp17.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE ISL-SET1 Linear Scales 2-Axis merupakan alat ukur gerak linear posisi meja kerja maupun posisi mesin dengan rentang 200mm X-Axis dan rentang 1000mm Y-Axis dalam akurasi ±50µm. Dengan resolusi 1μm, cocok digunakan pada kecepatan gerak ≥60 meter per menit untuk merekam posisi akan membutuhkan frekuensi pembacaan yang sangat tinggi. Anda bisa memasang sendiri dan tentukan titik nol absolut untuk digunakan sebagai referensi dalam pengukuran selanjutnya.

Teknisi dan pengguna hanya perlu mengatur posisi pasang sekali saja dengan menggunakan dial test indikator agar pengujian kerataan dipastikan. Pada bagian belakang mistar memiliki permukaan rata yang tentu terkalibrasi agar bisa rapat dengan meja mesin yang akan dipasang. Dengan kombinasi unit DRO INSIZE-ISL-DR2 dan glass optical scale INSIZE-ISL menggunakan mekanisme Transistor-Transistor Logic TTL Sinyal yaitu 2 saluran optik dalam output quadrature dengan resolusi 1μm. Resolusi INSIZE ISL-Series mengatur seberapa jauh mereka bergerak untuk setiap kenaikan / penurunan penghitung.

Pengukuran tambahan dapat dilakukan kapan saja tanpa kehilangan setting pengaturan asal. Linear scale horizontal ini TIDAK memiliki sertifikasi ketahanan air. Memang INSIZE ISL-SET1 Linear Scales 2-Axis diperuntukkan dengan mesin lathe maupun drill press, akan tetapi Anda juga bisa memasang sendiri untuk posisi vertikal maupun horisontal maupun penyetelan perangkat mekanis seperti ragum, Meja bandsaw, meja setel tapping, mesin jig sablon dan press hidrolik, mesin 3D Printing dan mesin milling tipe bridgeport, mesin profil proyektor dan lainnya.

Skala INSIZE Digital Optical Scales ISL-Series ini memiliki dua braket pemasangan, masing-masing terletak di kedua ujung skala dan memiliki sensor skala tipe kapasitif seperti kaliper digital untuk pengukuran benda kerja yang memiliki tingkat presisi tinggi. Setelah disetel, Unit Skala INSIZE Digital Optical Scales ISL-Series siap untuk menunjukkan posisi sebenarnya untuk perbandingan pengukuran. Setelan pengukuran juga bisa dikunci kembali ke koordinat absolut dengan tampilan posisi sebenarnya dari titik asal. Alat ukur dimensi horizontal INSIZE Digital Optical Scales ISL-Series memiliki fitur kabel data 9 pin RS232c.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE ISL-SET1 Linear Scales 2-Axis For Lathe (DRO + TTL Signal, Res; 1μm) :

  • Resolusi: 0,001mm / 0,00005 ” bisa disetel 0.05μm, 0.1μm, 0.2μm, 0.5μm, 1μm, 2μm, 5μm, 10μm, 20μm, 50μm
  • Kecepatan gerak: lebih dari 60 meter per menit.
  • Transmisi kabel data jarak jauh hingga 100 meter tanpa transceiver tambahan
  • Lima bantalan di bagian geser memastikan pemosisian berulang yang sangat baik
  • Beberapa lapisan jaring berinsulasi dan kulit luar pelindung logam lunak yang diterapkan pada kabel sinyal memastikan sifat tahan air yang andal dan anti-interferensi yang baik
  • Bodi skala paduan aluminium anodized dan ujung skala berlapis krom dengan sifat anti-korosif yang sangat baik.
  • Terbuat dari plastik polymer khusus tahan debu tahan terhadap goresan, korosi, dan gesekan
  • Komponen yang dirancang dengan baik memungkinkan pemasangan yang mudah dan umur panjang
  • Skala metrologi presisi menggunakan mekanisme sensor kaca yang dipasang pada sumbu X atau Y menjadi indikator pengukuran.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification of INSIZE Digital Readout Counter Optical Scales ISL-SET1 Two Axis (DRO + TTL Signal, Res; 1μm) :

Technical Guide INSIZE Digital Readout Counter ISL-DR2:

READOUT SPECIFICATION
Application two-axis
Scale input ports 2
Resolution 1µm
Functions addition of 2-scale data, linearity error compensation, smoothing, RS232C interface unit, BCD code out, zero setting, preset, resolution setting, counting direction setting, inch/mm conversion, ABS/INC conversion,
expansion/contraction coefficient setting
Power supply 110/220V, 50/60Hz
Dimension 295×185×45mm
Weight 1.45kg
LINEAR SCALE SPECIFICATION
X-axis 200mm
Y-axis 1000mm
Max. response speed 50m/min
Scale grating pitch 20µm
Scale reference point pitch 50mm
Accuracy ±(5+5L/1000)µm L is the effective length in mm
Cable length 200mm scale: 3.5m, 1000mm scale: 5m
STANDARD DELIVERY
Readout box 1 pc
200mm linear scale 1 pc
1000mm linear scale 1 pc
Mounting bracket for readout 1 pc
Ground cable for readout 1 pc
RS232C cable for readout 1 pc
Software CD for RS232C of readout 1 pc
‘L’ shape support for linear scale 1 pc
Anti-dust cover for linear scale 1 pc
Mounting accessories for linear scale 1 package
