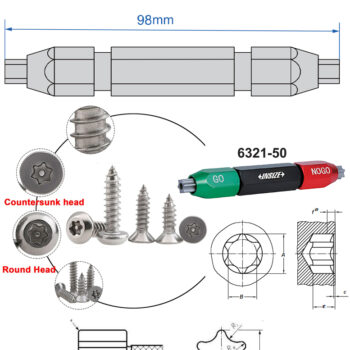

INSIZE Hexalobular Limit Go-No-Gauge 6321 (Metric ISO 10664) Range; T4 – T100

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Hexagon Limit Plug Gauge 6324 dirancang sebagai alat ukur limit gauge untuk perbandingan presisi dalam rentang pilihan T4 – T100. Setiap unit plug gauge ini bisa digunakan untuk memeriksa lubang hexagon fastener atau uji GO dan NO GO.

Pengukur Broach Hexalobular INSIZE 6324 dapat digunakan untuk memastikan bahwa ukuran lubang 6 lobus (hexalobular) telah dikerjakan dengan benar. Tidak seperti bros putar, pengukur bros heksalobular tidak memiliki lancip. Pengukur INSIZE Hexagon Limit Plug Gauge 6324 memiliki toleransi yang ketat dan dapat mengecek lubang screw head heksalobular internal.

Fungsi limit gauge INSIZE 6324 ini mirip seperti pin gauge dengan diameter dan toleransi lebih besar. Semua pengukur plug hexalobe diproduksi sesuai Standar ISO 10664-2014, sedangkan ISO 10664:2005E menetapkan bentuk dan dimensi dasar fitur penggerak internal hekslobular untuk baut dan sekrup termasuk metode pengukurannya.

Pengukur INSIZE 6324 pin GO dan bagian NOGO terbuat dari material tool steel dengan kekerasannya 58~60 HRC. INSIZE 6324 memiliki kekuatan, ketangguhan, ketahanan aus, tahan panas, dan ketahanan korosi yang baik.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Hexagon Limit Plug Gauge 6324:

  • Standard ISO 10664 tersedia dari ukuran T4 hingga T100.

  • Setiap limit gauge presisi ini tersedia dengan Go Gauge (warna hijau) + NOGO Gauge (warna merah)

  • Bagian anvil gauge memiliki kekerasan material hingga 60 HRC

  • Gagang dari tool steel keras dengan hardness HRC 55±2, Material: ohms (oil hardened non-shrinking steel)

  • Alat ukur Go dan No Go dijual sepaket dalam setiap pemesanan

  • Produk ini sifatnya “Made to order” dengan lead time 3 minggu

  • Dilengkapi dengan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification for INSIZE Hexagon Limit Plug Gauge 6324 (Metric H7- F8 Size with D9 Tolerance) Range; ø3mm – ø24mm:

Order Guide for INSIZE Hexagon Limit Plug Gauge 6324 (Metric H7- F8 Size with D9 Tolerance) Range; ø3mm – ø24mm:

ORDER CODE Size
6321-4* T4
6321-5* T5
6321-6* T6
6321-7* T7
6321-8* T8
6321-9* T9
6321-10 T10
ORDER CODE Size
6321-15 T15
6321-20 T20
6321-25 T25
6321-27 T27
6321-30 T30
6321-40 T40
6321-45 T45
ORDER CODE Size
6321-50 T50
6321-55 T55
6321-60 T60
6321-70 T70
6321-80 T80
6321-90 T90
6321-100 T100
