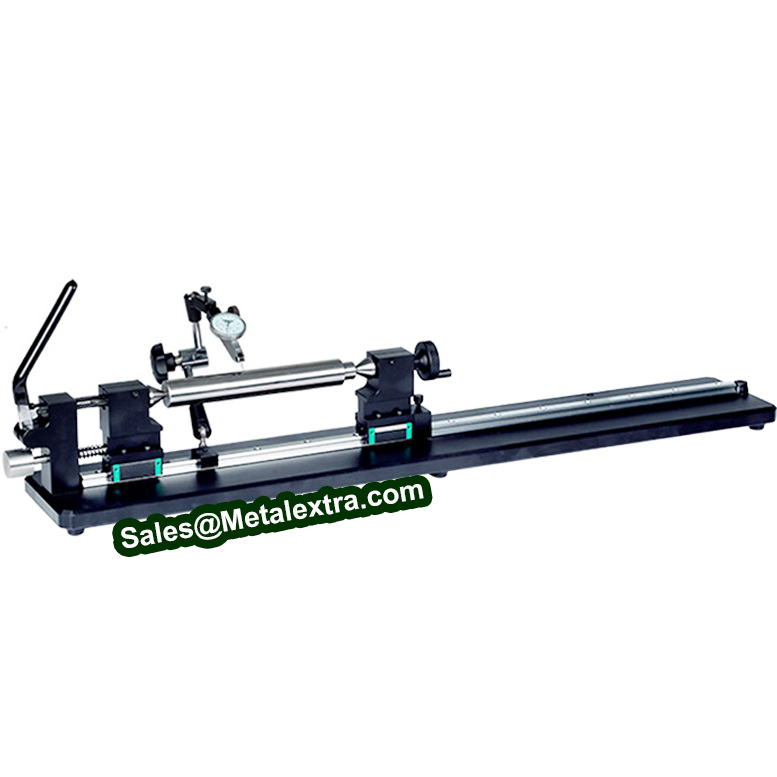

INSIZE Horizontal Bench Center 4744 Series (Runout Accuracy 3μm, outside diameter Ø3-120mm, inside diameter Ø1-25mm) Range; ≤Ø60mm x 600mm

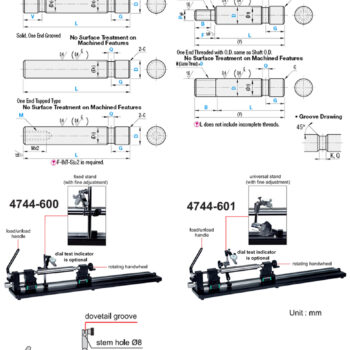

INSIZE Horizontal Bench Center 4744 Series merupakan Bench Center dengan rentang ukur jepit tengah benda kerja ≤Ø60mm x panjang 600mm. Ada dua pilihan INSIZE Horizontal Bench Center 4744 Series yang berbeda hanyalah dudukan stand dial test gauge, tipe stand lurus yang rigid INSIZE 4744-600 atau tipe stand dengan lengan fleksibel INSIZE 4744-601.

Pengujian runout dengan INSIZE Horizontal Bench Center 4744 Series ini menggunakan indikator uji dial opsional untuk mengukur dan memverifikasi konsentrisitas benda kerja silinder dengan akurasi hingga 3μm. Frame INSIZE Horizontal Bench Center 4744 Series terbuat dari material tool steel dan fondasi dari material cast iron yang dilapisi dengan coating.

Alat ukur presisi INSIZE Horizontal Bench Center 4744 Series ini mampu untuk menguji rangkaian test putar manual seperti posisi mesin bubut maupun posisi mesin laser scanner. Uji runout bisa dilakukan dengan memutar handwheel pada bagian kanan tailstock.

Dengan membeli INSIZE Horizontal Bench Center 4744 Series, Anda bisa melakukan uji ukur runout dengan jepitan tailstock secara mendatar yang seimbang. Pengujian runout merupakan metode untuk mengukur deviasi radial dari suatu objek yang berputar, seperti poros atau komponen mesin, relatif terhadap sumbu putarnya.

Pengujian secara horisontal dengan INSIZE Horizontal Bench Center 4744 Series ini penting untuk memastikan kualitas dan kinerja bagian shaft yang berputar, karena runout yang berlebihan dapat menyebabkan getaran vibrasi, kebisingan, penurunan kinerja, dan keausan yang lebih cepat.

INSIZE Horizontal Bench Center 4744 Series juga bisa lebih kompleks layaknya Bench Center dengan bantuan surface plate untuk tumpuan titik ketiga dengan kombinasi height gauge dan dial indikator yaitu untuk tes silindrikal, konsentrisitas dan defleksi pitch roda gigi, ulir mikro, diameter luar, ketebalan, dan lainnya pada komponen seperti mata bor dan reamer, pisau boring bar, pin gauge, shaft, maupun fastener seperti baut dan plug gauge.

INSIZE Horizontal Bench Center 4744 Series ini bisa dikombinasikan dengan probe kapasitif dengan ujung landasan yang dapat digerakkan (tailstock). Anda dapat mengukur diameter luar 60mm x 600mm dengan berat maximum 20Kg dari berbagai bentuk komponen shaft presisi.

INSIZE Horizontal Bench Center 4744 Series menawarkan kompatibilitasnya dengan alat pengukur dial gauge, probe test indicator maupun instrumen lainnya seperti profile projector, anda bisa memiliki variasi pengukuran yang jauh lebih murah daripada menggunakan laser scanner maupun visual scanner. Harga yang tertera disini merupakan referensi untuk INSIZE Vertical Bench Center 4744 -600

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Horizontal Bench Center 4744 Series:

• Digunakan untuk eksentrisitas dan defleksi, pengukuran poros,  runout, cylindricity dan concentricity.

• Terbuat dari material base Cast iron dan tool steel, mata ukur anvil yang keras dan presisi untuk ukur benda kerja berupa shaft/rod dan alat ukur lain dengan diameter luar ≤Ø3mm – 120mm x panjang 600mm dan diameter dalam ≤Ø1mm – 25mm.

• Mekanisme tuas kuncian tailstock ganda memudahkan operasional untuk menjepit obyek yang diukur dengan mudah.

• Pemutaran handwheel mempermudah interpolasi ukur run out pada posisi mendatar

• Gaya ukur variabel dengan dua lubang untuk peletakan stand untuk dial test ukuran 2-M8x1.25.

• Tinggi stage kerja yang bisa disesuaikan dan parallellisme antara permukaan atas meja dan pusat terjamin presisi

• Cocok digunakan dengan Indikator dial shockproof, dial indicator range ±0.1mm or ±.005”, graduasi 0.0001 inch

• Menjepit obyek ukur dan penyetelan bisa dilakukan oleh satu tuas saja.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
