INSIZE LCR Meter 9652-RC02 (Rechargeable, USB-C with SCPI) Parameter; L, C, R, Z, Range; 100Hz – 1000kHz

INSIZE LCR Meter 9652-RC02 digunakan untuk mengukur arus (I) yang mengalir melalui perangkat yang diuji atau device under test (DUT), tegangan (V) pada DUT, dan sudut fasa antara V dan I yang diukur. Dari ketiga pengukuran ini, seluruh parameter impedansi kemudian dapat diukur dihitung.

Dengan frekuensi tertinggi 100Khz, INSIZE LCR Meter 9652-RC02 memiliki resistansi internal sumber 100Ω yang konstan. INSIZE LCR Meter 9652-RC02 juga memiliki dua koneksi terminal Kelvin untuk dihubungkan ke perangkat DUT yang sedang diuji. Koneksi Kelvin meminimalkan kesalahan akibat pemasangan kabel dan koneksi ke DUT.

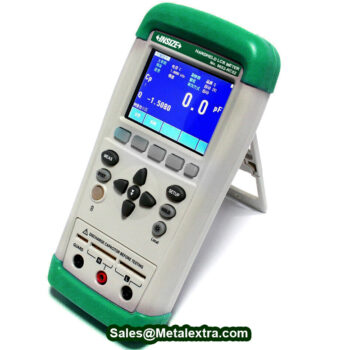

Dengan layar warna 3 Inch TFT layar sentuh dan desain INSIZE 9652-RC02 Handheld LCR Meter menggunakan daya baterai, yang bisa anda gunakan sebagai instrumen desktop maupun portable. Resolusi tampilan dan kemampuan rentang pengukuran biasanya akan berubah seiring dengan frekuensi pengujian yang diterapkan karena sirkuit menjadi lebih sensitif atau kurang untuk komponen tertentu (yaitu, induktor atau kapasitor) seiring dengan perubahan frekuensi pengujian.

Dengan tingkat tegangan pengukuran 0,6Vrms, dan akurasi 0,2%, menjadikan INSIZE 9652-RC02 LCR Meter memiliki kinerja serbaguna. INSIZE LCR Meter 9652-RC02 mengadopsi mikroprosesor ARM 32-bit berkinerja tinggi untuk fungsi yang lengkap, akurasi tinggi untuk pemeliharaan, pengujian dan verifikasi induktansi (L), kapasitansi (C), dan resistansi (R) dalam komponen elektronik.

Karena reaktansi INSIZE LCR Meter 9652-RC02 sangat tergantung dari pilihan frekuensi pengukuran, Anda harus memiliki parameter dari penggunaan komponen yang akan diuji sebelumnya. Untuk kapasitor, nilai yang lebih besar (puluhan hingga ratusan μF atau lebih) sering digunakan dalam aplikasi penyaringan catu daya, sehingga harus diuji pada dua kali frekuensi saluran. Kapasitor yang lebih kecil (fraksi µF) cenderung digunakan pada frekuensi yang lebih tinggi, sehingga harus diuji pada 1 kHz atau lebih. Pertimbangan serupa berlaku untuk induktor. Induktor yang lebih kecil (di bawah 1 mH atau lebih) harus diukur pada 1 kHz atau lebih tinggi, karena sering digunakan dalam aplikasi frekuensi audio atau RF. Induktor yang lebih besar biasanya digunakan sebagai tersedak dan dapat diukur mendekati frekuensi saluran.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

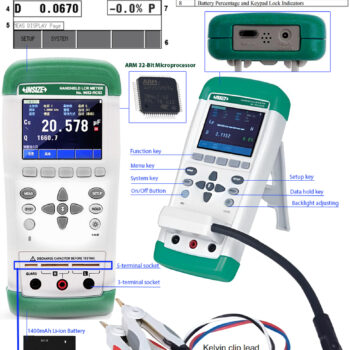

Fitur INSIZE 9652-RC02 Handheld LCR Meter:

• Mendeteksi otomatis dan ukur daya fungsi pemantauan sinyal

• Bandingkan & fungsi penyortiran bin dengan menu zeroing & koreksi

• Layar sentuh TFT-LCD berwarna 3 Inch, sistem program SCPI, penyesuaian lampu latar Level 4 dengan digit 49999 tampilan, setel bahasa Mandarin/English

• Fungsi lampu latar otomatis: lampu latar menyala sekitar 5 detik saat Penguji dihidupkan.

• Kondisi pengoperasian: suhu: 0°C-35°C; kelembaban: -C.- 75%RH; ketinggian: -..2000m.

• Kondisi penyimpanan: -20°C-60°C, kelembapan: -.80%RH.

• Fungsi koreksi: rangkaian terbuka penuh dan pembersihan frekuensi sapuan hubung singkat.

• Baterai litium isi ulang 1300mAh

• Jam kerja yang panjang: 14 Jam @ 30% Kecerahan

• Dimensi eksternal: 183,5(L)x115(W)x74mm(D).

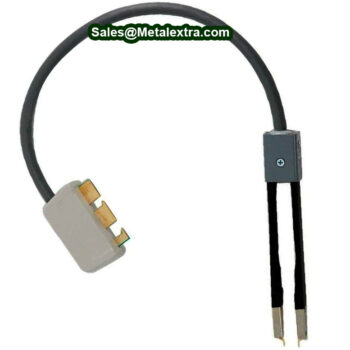

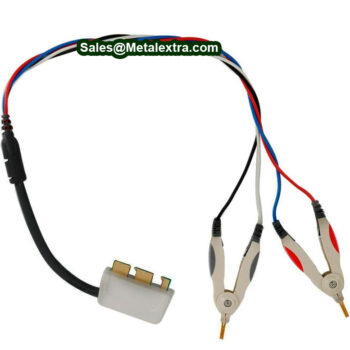

• Disediakan termasuk Perangkat dan sertifikat Inspeksi Pabrikan (tergantung stok), Terminal Kelvin test clip, DC adapter, Baterai Li-ion, Komparator bawaan, USB Communication cable, Data acquisition software .

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
