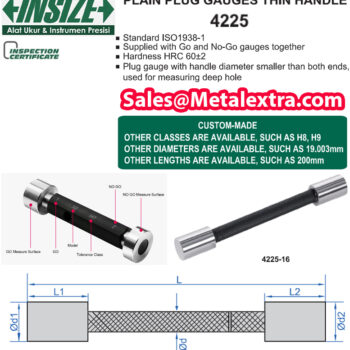

INSIZE Plain Plug Gauges 4225 (Standard ISO1938-1, Thin Handle) Range; ø3mm – ø17mm

INSIZE Plain Plug Gauges 4225 dirancang sebagai alat cek kecocokan dimensi diameter untuk perbandingan presisi sesuai dengan Standard Eropa terbaru ISO1938-1. Setiap unit INSIZE Plain Plug Gauges 4225 ini bisa digunakan untuk memeriksa lubang pin fastener atau uji GO dan NO GO.

ISO 1938-1 adalah standar global yang menjadi pedoman dalam merancang dan menggunakan alat ukur batas (limit gauge) polos untuk memeriksa ukuran komponen hasil manufaktur. Standar ini merupakan bagian dari sistem Spesifikasi Produk Geometris (GPS) yang membantu pabrik memastikan komponen dapat dipasang satu sama lain dengan sempurna berlaku untuk komponen dengan ukuran linear hingga 500 milimeter.

Desain gagang INSIZE Plain Plug Gauges 4225 yang lebih ramping dan bertekstur grip “knurling” mempermudah aplikasi jepit dengan mesin otomasi maupun jig dan fixture ukur beragam bentuk. Fungsi INSIZE Plain Plug Gauges 4225 ini mirip seperti pin gauge dengan diameter dan toleransi lebih besar. INSIZE Plain Plug Gauges 4225 ini dijual dengan nilai akurasi yang berbeda. Semakin tinggi grade, semakin rendah varians yang diijinkan dari diameter nominal.

Toleransi diameter INSIZE Plain Plug Gauges 4225 ini bervariasi, dalam setiap tingkatan, berdasarkan pada diameter nominal. Standar thread dari ISO menetapkan bahwa pengukur ulir harus mulai di bawah batas produk berulir dan diizinkan untuk memakai sedikit di luar diameter batas produk tersebut.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Plain Plug Gauges 4225 :

• Standard ISO1938-1  CLASS H7 tersedia dari ø3mm – ø17mm

• Setiap limit gauge presisi ini terbuat dari material Tool steel keras dengan hardness HRC 60±2, Material: ohms (oil hardened non-shrinking steel)

• Alat ukur Go dan No Go dijual sepaket dalam setiap pemesanan

• Dilengkapi dengan sertifikat kalibrasi pabrikan.
