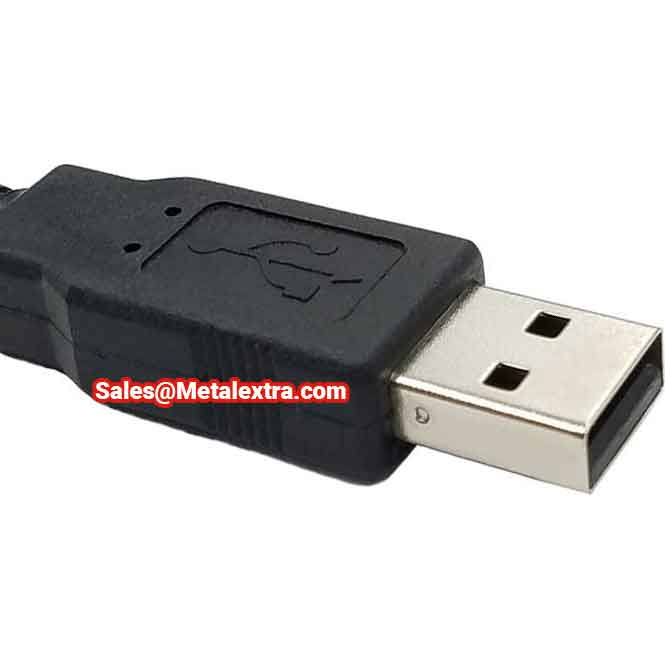

INSIZE Pneumatic Digital Linear Gauge 7134 Series (USB, RS232/RS485) IP43-IP66, Accuracy; 1μm, Range; ≤Ø12.5mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp7.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Pneumatic Digital Linear Gauge 7134 Series merupakan sensor linear gauge bertenaga tekanan kompresor 0.2-0.5MPa dengan Measuring force: ≤1.5N. Anda bisa lakukan pengukuran dan aplikasi jig dengan rentang gerak hingga 12.5mm dan resolusi 0.0001mm (0.1μm).

Untuk membaca data ukur dari probe ini anda perlu memiliki unit pembaca display ukur dan adaptor multiplexer unit pembaca sinyal sesuai dengan tipe colokan plug koneksi. INSIZE Pneumatic Digital Linear Gauge 7134 bisa digunakan seperti test indicator yang menggunakan optical grating scale untuk membaca pergerakan linear/naik-turun dan membaca dimensi jarak maju-mundur secara linear.

Sisi poros probe indikator INSIZE Pneumatic Digital Linear Gauge 7134 memiliki batang shaft yang bergerak dan menghasilkan sinyal elektris yang ditangkap sensor dan mengirimkan sinyal hasil ukur ke unit display.

Karena mekanismenya Probe bertekanan udara, anda perlu melengkapi dengan filter udara yang baik agar mencegah pengembunan dan INSIZE Pneumatic Digital Linear Gauge 7134 bisa bergerak halus. INSIZE Pneumatic Digital Linear Gauge 7134 dengan plunger indicator ini sangat disarankan untuk aplikasi jig ukur, konstruksi kerangka yang kokoh diperlukan untuk bekerja secara andal dalam aplikasi yang terus-menerus di bengkel maupun digunakan dengan jig dan alat ukur lainnya.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Pneumatic Digital Linear Gauge 7134:

  • Resolusi tinggi: 0.001mm

  • Rentang pengukuran: 12.7 mm, akurasinya 1.6μm

  • Daya pengukuran (N) 1,7 atau kurang

  • Jenis skala Optical grating dengan Encoder tipe absolut agar data asli tetap ada setelah matikan dan Output sinyal digital tidak memerlukan amplifier tambahan

  • Tekanan kompresi udara: 0,2-0,5MPa

  • Kekuatan pengukuran: ≤1,5N

  • Sertifikasi ketahanan Debu/tahan air: IP43/IP66 Casing pelindung komponen elektrionik sesuai standar perlindungan (IP) rating IP43, jadi cukup tahan debu dan kelembaban

  • Baud rate: 9600 (dapat disesuaikan)

  • Ada beragam pilihan colokan koneksi dan kabel dengan panjang hingga 3 meter.

  • Ukuran ringkas dan ringan Massa (g) 100. Paling cocok untuk banyak titik pengukuran simultan pada jig maupun fixture.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide for INSIZE Pneumatic Digital Linear Gauge 7134 Series (USB, RS232/RS485) IP43-IP66, Accuracy; 1μm, Range; ≤Ø12.5mm :

Order Guide for INSIZE Pneumatic Digital Linear Gauge 7134 Series (USB, RS232/RS485) IP43-IP66, Accuracy; 1μm, Range; ≤Ø12.5mm :

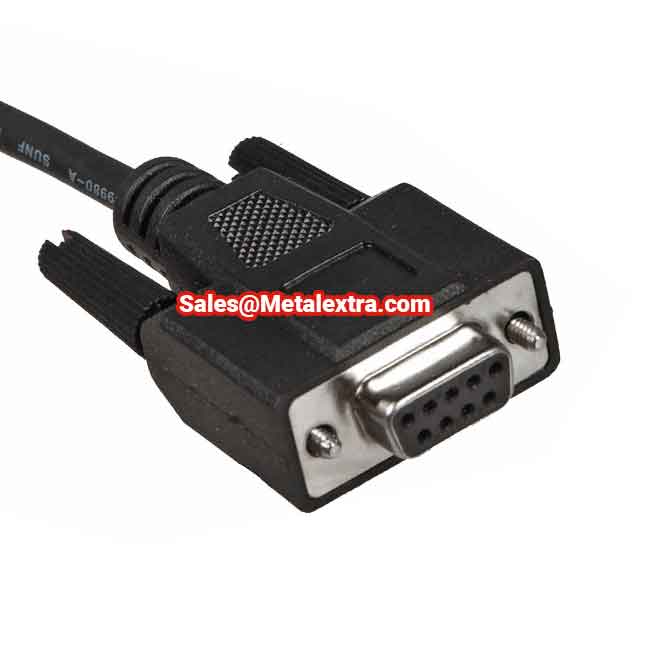

Order Code Range Repeatability Accuracy Outgoing cable direction Output signal Output interface
7134-10 0-12.5mm 0.5µm 1µm horizontal RS232, TTL level
7134-10L 0-12.5mm 0.5µm 1µm vertical RS232, TTL level
7134-11 0-12.5mm 0.5µm 1µm horizontal RS232, 232 level
7134-11L 0-12.5mm 0.5µm 1µm vertical RS232, 232 level
7134-12 0-12.5mm 0.5µm 1µm horizontal RS485
7134-12L 0-12.5mm 0.5µm 1µm vertical RS485
7134-13 0-12.5mm 0.5µm 1µm horizontal RS232, TTL level
7134-13L 0-12.5mm 0.5µm 1µm vertical RS232, TTL level
7134-14 0-12.5mm 0.5µm 1µm horizontal RS232, 232 level
7134-14L 0-12.5mm 0.5µm 1µm vertical RS232, 232 level



Order Guide for INSIZE Pneumatic Digital Linear Gauge 7134 Series (USB, RS232/RS485) IP43-IP66, Accuracy; 3μm, Range; ≤Ø12.5mm :

Order Code Range Repeatability Accuracy Outgoing cable direction Output signal Output interface
7134-20 0-12.5mm 1.5µm 3µm horizontal RS232, TTL level
7134-20L 0-12.5mm 1.5µm 3µm vertical RS232, TTL level
7134-21 0-12.5mm 1.5µm 3µm horizontal RS232, 232 level
7134-21L 0-12.5mm 1.5µm 3µm vertical RS232, 232 level
7134-22 0-12.5mm 1.5µm 3µm horizontal RS485
7134-22L 0-12.5mm 1.5µm 3µm vertical RS485
7134-23 0-12.5mm 1.5µm 3µm horizontal RS232, TTL level
7134-23L 0-12.5mm 1.5µm 3µm vertical RS232, TTL level
7134-24 0-12.5mm 1.5µm 3µm horizontal RS232, 232 level
7134-24L 0-12.5mm 1.5µm 3µm vertical RS232, 232 level

.

Order Guide INSIZE Digital Linear Gage 7130 Series, ACCURACY;1μm, IP66, Ø12.7mm, USB, RS232/RS485:
Order Code Range Repeatability Accuracy Outgoing cable direction Output signal Output interface
7134-30 0-12.5mm 0.5µm 1µm horizontal RS232, TTL level
7134-30L 0-12.5mm 0.5µm 1µm vertical RS232, TTL level
7134-31 0-12.5mm 0.5µm 1µm horizontal RS232, 232 level
7134-31L 0-12.5mm 0.5µm 1µm vertical RS232, 232 level
7134-32 0-12.5mm 0.5µm 1µm horizontal RS485
7134-32L 0-12.5mm 0.5µm 1µm vertical RS485
7134-33 0-12.5mm 0.5µm 1µm horizontal RS232, TTL level
7134-33L 0-12.5mm 0.5µm 1µm vertical RS232, TTL level
7134-34 0-12.5mm 0.5µm 1µm horizontal RS232, 232 level
7134-34L 0-12.5mm 0.5µm 1µm vertical RS232, 232 level



Order Guide INSIZE Digital Linear Gage 7130 Series, ACCURACY;3μm, IP66, Ø12.7mm, USB, RS232/RS485:

Order Code Range Repeatability Accuracy Outgoing cable direction Output signal Output interface
7134-40 0-12.5mm 1.5µm 3µm horizontal RS232, TTL level
7134-40L 0-12.5mm 1.5µm 3µm vertical RS232, TTL level
7134-41 0-12.5mm 1.5µm 3µm horizontal RS232, 232 level
7134-41L 0-12.5mm 1.5µm 3µm vertical RS232, 232 level
7134-42 0-12.5mm 1.5µm 3µm horizontal RS485
7134-42L 0-12.5mm 1.5µm 3µm vertical RS485
7134-43 0-12.5mm 1.5µm 3µm horizontal RS232, TTL level
7134-43L 0-12.5mm 1.5µm 3µm vertical RS232, TTL level
7134-44 0-12.5mm 1.5µm 3µm horizontal RS232, 232 level
7134-44L 0-12.5mm 1.5µm 3µm vertical RS232, 232 level
