INSIZE Profile Projector ISP-R200 (Basic Type DRO, RS232C) Magnify; 10~100x, View field: Ø3mm – Ø30mm

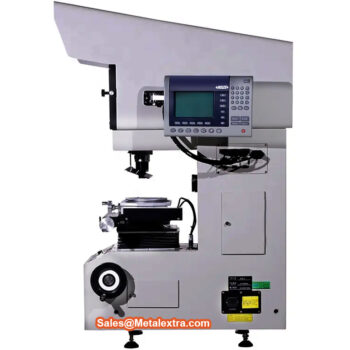

INSIZE Profile Projector ISP-R200 menawarkan akurasi pengukuran secara visual dengan pembesaran hingga 30x. Proyektor profil (komparator optik atau shadowgraph) INSIZE ISP-R200 merupakan jenis alat ukur optik tak sentuh yang bekerja dengan metode komparasi ukur dengan glass scale dan kombinasi meja stage dalam sumbu X-Y dan naik turun lensa optik pada sumbu Z.Kestabilan pengamatan benda kerja bisa dilakukan dengan penyetelan spesimen secara manual dibawah lensa mikroskop.

Anda bisa setel Stage manual INSIZE Profile Projector ISP-R200 yang menggunakan handwheel engkol gerakan X dan Y ± 0.5μm dengan luas meja stage penampang kaca 150 x 50mm dan kaca proyektor Ø300mm untuk pengamatan. Garis referensi cross-hair untuk pengukuran sudah dikalibrasi chart protractor graduasi 1 dan rentang 1mm.

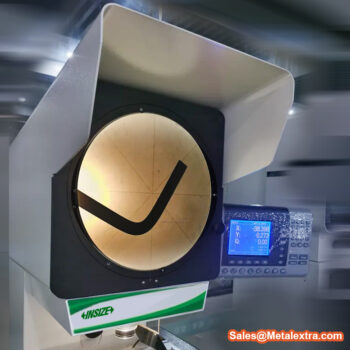

Prinsip pengukuran mirip dengan mikroskop optik. Sampel yang ingin diukur ditempatkan di atas meja stage yang presisi dengan setelan arah cahaya menyinari target dari atas untuk kontur maupun pantulan dari bawah. Mekanisme optik ini menyebabkan profil target, atau bayangan, diproyeksikan ke layar yang sudah dilengkali dengan klise skala untuk pengukuran.

Ada dua mode lampu latar kontur dan lampu pantul permukaan dengan knob pengatur kecerahan. Pada INSIZE Profile Projector ISP-R200 juga menyetel meja stage dengan tampilan DRO. Pengoperasian dengan Stage manual ini menggunakan mekanisme presisi tinggi dan gerakan halus. Frame terbuat dari paduan aluminium dan tahap rotasi sangat ringan.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

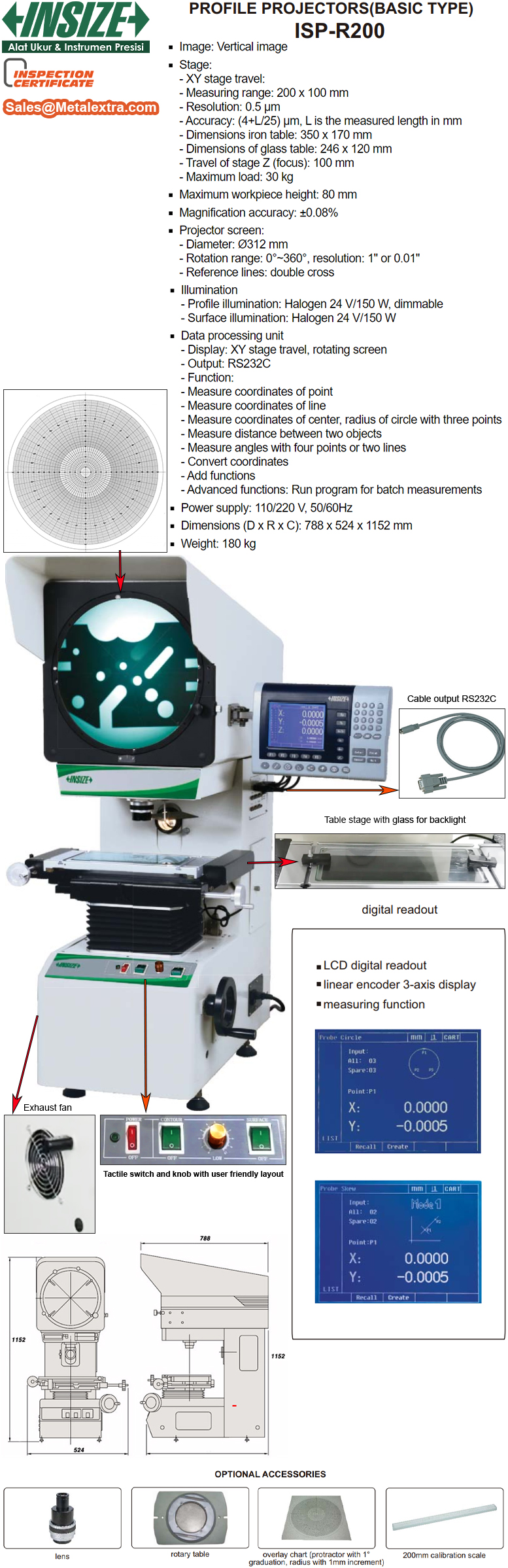

Fitur INSIZE Profile Projector ISP-R200 :

• Fungsi: Mengukur koordinat titik, Mengukur koordinat garis, Mengukur pusat dan jari-jari lingkaran, Mengukur jarak antara dua objek, Mengukur jarak antara dua garis, Transformasi koordinat, Pengukuran otomatis tanpa pemilihan objek

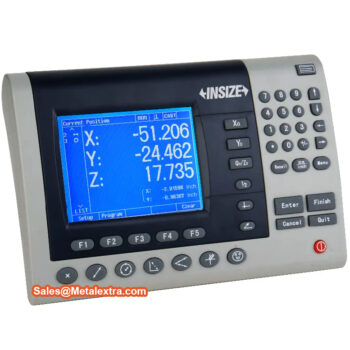

• Dengan fitur DRO digital tampilan pencatat kordinat meja stage di DRO

• Akurasi: (3 + L /200)μm L adalah panjang pengukuran dalam mm

• Meja kerja: 340x152mm dengan ukuran kerja x y z: 150x50x100mm

• Resolusi X.Z: 0,0005mm

• Ukuran layar proyektor : 312mm

• Kisaran rotasi proyeksi: 0-360

• Resolusi Sudut Rotasi: 1 atau 0,01

• Lensa objektif: 10x .20x.50x.100x

• Bidang objek: Diameter 30, 15, 6, 3

• Jarak fokus sasaran: 77mm, 44mm, 39mm, 25mm.

• Penerangan instrumen: lampu halogen 24V/150W

• Standar pengiriman standar; Unit, 1 x lensa 10x dengan cermin semi-transparan dan cermin iluminasi miring, 4 x pelat pengukur standar, 1 x penutup debu, 1 x sakelar kaki

• Lensa optional:

  • Magnification: 20x, Field of view: Ø15mm, Working distance: 44.3mm
  • Magnification: 50x, Field of view: Ø6mm, Working distance: 38.4mm
  • Magnification: 100x, Field of view: Ø3mm, Working distance: 25.3mm

• Untuk diameter sekrup dan skema plate, silahkan lihat di deskripsi bawah
