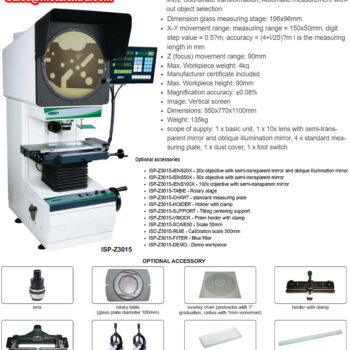

INSIZE Profile Projector ISP-Z3015 (Eco Type DRO, RS232C) Magnify; 10~100x, View field: Ø3mm – Ø30mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp100.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Profile Projector ISP-Z3015 menawarkan akurasi pengukuran secara visual dengan pembesaran hingga 100x. Dikenal juga sebagai shadowgraph, kestabilan pengamatan benda kerja bisa dilakukan dengan penyetelan spesimen secara manual dibawah lensa mikroskop. Anda bisa setel Stage manual yang menggunakan handwheel engkol gerakan X dan Y ± 0.5μm dengan luas meja stage penampang kaca 196 x 96mm dan kaca proyektor Ø300mm untuk pengamatan.

Proyektor profil (komparator optik) INSIZE ISP-Z3015 merupakan jenis alat ukur optik tak sentuh yang bekerja dengan metode komparasi ukur dengan glass scale dan kombinasi meja stage dalam sumbu X-Y dan naik turun lensa optik pada sumbu Z. Prinsip pengukuran mirip dengan mikroskop optik. Sampel yang ingin diukur ditempatkan di atas tahap rotasi meja stage yang presisi dan sangat ringan dan cahaya menyinari target dari bawah. Ini menyebabkan profil target, atau bayangan, diproyeksikan ke layar.

Ada dua mode lampu latar kontur dan lampu pantul permukaan dengan knob pengatur kecerahan. Pada INSIZE Profile Projector ISP-Z3015 juga menyetel meja stage dengan tampilan DRO. Garis referensi cross-hair untuk pengukuran sudah dikalibrasi chart protractor graduasi 1 dan rentang 1mm. dengan Stage manual ini menggunakan mekanisme presisi tinggi dan gerakan halus. Frame terbuat dari paduan aluminium dan tahap rotasi sangat ringan.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Profile Projector 10-100x, DRO, RS232C Output ISP-AZ3020 Ø300mm:

  • Fungsi: Mengukur koordinat titik, Mengukur koordinat garis, Mengukur pusat dan jari-jari lingkaran, Mengukur jarak antara dua objek, Mengukur jarak antara dua garis, Transformasi koordinat, Pengukuran otomatis tanpa pemilihan objek

  • Dengan fitur DRO digital tampilan pencatat kordinat meja stage di DRO

  • Akurasi: (4 + L / 75)μm L adalah panjang pengukuran dalam mm

  • Perpindahan sumbu XY:dengan rentang 150x50mm

  • Graduasi protractor cross-hair 1mm dengan ukuran penampang stage: 340x152mm

  • Berat unit: 135kg, berat maksimum benda kerja yang diukur 4kg

  • Standar pengiriman standar; Unit, 1 x lensa 10x dengan cermin semi-transparan dan cermin iluminasi miring, 4 x pelat pengukur standar, 1 x penutup debu, 1 x sakelar kaki

  • Lensa optional:

    • Magnification: 20x, Field of view: Ø15mm, Working distance: 44.3mm
    • Magnification: 50x, Field of view: Ø6mm, Working distance: 38.4mm
    • Magnification: 100x, Field of view: Ø3mm, Working distance: 25.3mm
  • Untuk diameter sekrup dan skema plate, silahkan lihat di deskripsi bawah

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Technical Guide INSIZE Profile Projector 10-100x, DRO, RS232C Output ISP-AZ3020:

Ordering Guide INSIZE Profile Projector 10-100x, DRO, RS232C Output ISP-AZ3020:

Order code ISP-Z3015 ISP-A1000E
Edge detector not included consists of
Glass Magnification 10X (included) 20X (optional) 50X (optional) 100X (optional)
Field of view 30mm 15mm 6mm 3mm
Operation range 77.7mm 44.3mm 38.4mm 25.3mm
Maximum workpiece height 90mm 90mm 90mm 90mm
Precise Magnification ±0.08%
Picture Vertical image
Protractor display Diameter: 300mm
Rotation Range:: 0°~360°, Resolution: 1″ or 0.01°
Reference line: cross thread
Examination table Dimensions of metal stage 340x152mm
Dimensions of the glass table 196x96mm
XY stage travel Measuring range: 150x50mm
Resolution: 0.5µm
Accuracy: (4+L/25)µm L is the measured length in mm
Travel (Z axis) 90mm
Load capacity 4kg
Light Illumination contour: 12V/50W Halogen lamp, dimmable
Lighting surface: Halogen lamp 24V/150W
Data processing unit Display XY stage travel, Rotating screen
Output RS232C RS232C, USB (export data to Excel and CAD)
Function

measure coordinate of pointmeasure coordinate of linemeasure center coordinate,
radius of circle with three pointsmeasure distance between two objectsmeasure angle with four points or two linesset origin of coordinatecoordinate transformset midpoint of coordinate

measure the coordinates of the point

measure the coordinates of the line

measure center coordinates,
radius of circle with three points

measure the distance between
two objects

Measure angles with four points
or two lines

Coordinate Transform

Select the measuring object
automatically according to the selected point
and display the result

Special functions Run the program for batch measurements
Electricity supply 110/220V, 50/60HZ
Dimensions (LxWxH) 550x770x1100mm
Weight 135kg
STANDARD SHIPPING
Main machine 1 PC
10X lens with vertical half reflector 1 PC
Overlay chart 4 pcs
Foot switch 1 PC
Dust cover 1 PC
USB and software (ISP-A1000E only) 1 PC
OPTIONAL ACCESSORIES
20X lens with half
reflector and oblique illumination
ISP-Z3015-LENS20X
50X lens with half reflector ISP-Z3015-LENS50X
100X lens with half reflector ISP-Z3015-LENS100X
Turning tables ISP-Z3015-TABLE
Overlay chart ISP-Z3015-CHART
Holder with clamp ISP-Z3015-HOLDER
Support rotation centering ISP-Z3015-SUPPORT
Khoi V with clamp ISP-Z3015-VBLOCK
Gradient Ruler (50mm) ISP-Z3015-SCALE50
300mm . Calibration Scale ISP-Z3015-RULE
Blue filter ISP-Z3015-FILTER
Sample ISP-Z3015-DEMO
Printer (ISP-A1000E only) ISP-A1000-PRINTER
