INSIZE Screw Thread Comparator 2516 Series (3-point Anvil, Res; 0.001mm) Accuracy: ±5μm, Range Ø2mm – ≤Ø70mm

INSIZE Screw Thread Comparator 2516 Series merupakan alat ukur dimensi eksternal pada ulir sekrup dan alat kerja berbentuk silinder maupun bulat dengan tiga titik mata ukur.

Ada 2 model INSIZE Screw Thread Comparator 2516 yang bisa anda beli dalam rentang ukur Ø2mm – ≤Ø70mm. Ujung mata anvil INSIZE Screw Thread Comparator 2516 Series tipe V-tip 3 mm yang dapat dikalibrasi sesuai kebutuhan anda.

Memeriksa ulir sekrup melibatkan identifikasi dua pengukuran utama: diameter utama (ketebalan sekrup) dan jarak ulir atau TPI (jarak antar ulir). Hand tool INSIZE Screw Thread Comparator 2516 Series bisa untuk mengukur diameter luar pada pipa, kecembungan convexity, kecekungan concavity, tabung, pelat, tubes maupun pemasangan langsung pada jig multigauging yang diimprovisasi.

Dengan menerapkan metode uji 3 titik, Tapak kedua sisi anvil didesain dengan bentuk lancip V sedangkan tumpuan anvil tengah berbentuk chamfer dengan ceruk minus dibagian tengah.

INSIZE Screw Thread Comparator 2516 Series ini lebih presisi daripada micrometer yang 2 titik dan juga lebih cepat dari metode 3 lead gauge. Anda cukup membutuhkan standar Blok gauge atau pin gauge untuk setel atur lebar bukaan pengukuran. Harap diperhatikan bahwa alat ukur INSIZE Screw Thread Comparator 2516 Series ini TIDAK memiliki sertifikat tahan air.

Anda dapat menerapkan INSIZE Screw Thread Comparator 2516 Series ini sebagai hand tool Go/NoGo gauge maupaun dijepit dengan stand model ragum yang dijual terpisah sesuai dengan kebutuhan anda. Anda juga bisa kombinasi digital indikator merek ternama lain seperti Mitutoyo, Sylvac, Tesa ataupun menggunakan INSIZE 2133-10 dengan tampilan resolusi 0.0001. Harga yang tertera disini merupakan referensi untuk INSIZE Screw Thread Comparator 2516-30.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Screw Thread Comparator 2516:

• Digunakan untuk mengukur diameter pitch sekrup dan ulir eksternal material silinder atau pipa dan tubes dalam mencari kecembungan convexity, kecekungan concavity, keausan batas atas dan bawah diameter silinder dan poros.

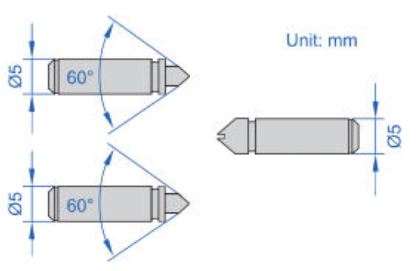

• Diameter ujung mata anvil tipe-V dengan 5 jenis mata anvil tumpuan yang disertakan menurut benda kerja sesuai dengan spesifikasi

• Anvil retracting stroke: 3mm. Tensi kekuatan jepit: 6-9N dan Pengulangan: 2µm


• Frame rahang terbuat dari material alloy steel

• Mata pengukur anvil dengan tuas angkat dan pengukuran berulang/repeatability: 1μm,

• Aksesori opsional dijual terpisah: indikator dial (graduasi 0,01 mm), indikator digital INSIZE 2133-10 (resolusi 0,0001 mm)

• Untuk pengukuran ketebalan dan diameter benda presisi dengan mekanisme pegas untuk buka tutup rahang ukur

• Disediakan termasuk unit set, kotak koper plastik HDPE dan sertifikat Inspeksi Pabrikan tergantung stok.
