INSIZE Threaded Hole Location Gauge 4662, Range; M3 – M20

INSIZE Threaded Hole Location Gauge 4662 menawarkan solusi presisi untuk bantu ukur posisi lubang fastener berulir, jarak pusat dan pitch saat penggunaan mesin ukur koordinat (CMM) maupun untuk menemukan jarak titik lubang sekrup dengan height gauge maupun dengan kaliper.

Tersedia dalam rentang ulir M3 – M20, Anda dapat dengan mudah memasang INSIZE Thread Position Alignment Gauge 4662 ke dalam lubang fastener berulir dan menginterpolasi pusat lubang dengan alat ukur CMM, pembanding presisi, pemindai laser atau beberapa alat pengukuran lainnya. Akhir dari Gage Lokasi Lubang Berulir yang menonjol keluar dari lubang berulir bisa dicatat titik ‘koordinat silinder’ yang menjadi referensi pengukuran dan memudahkan penyisipan dan pendataan.

INSIZE Threaded Hole Location Gauge 4662 juga tersedia dalam standar Unified thread plug gauge. Tiap unit telah dirancang dengan putaran yang lega sehingga hanya diameter paling luar yang menyentuh permukaan bagian tersebut. Namun, masalah terjadi jika permukaan tidak tegak lurus oleh desain atau faktor manusia yang salah melakukan pengukuran pada benang tersebut. Memasang sekrup pada permukaan yang miring juga dapat memberi tip pada locator dan salah posisi pada Pengukur Lokasi Lubang Berulir yang pada gilirannya akan memberikan kesalahan pengukuran berulang. Masalah ini dapat diselesaikan hanya dengan kalibrasi rutin dengan alat pengukur utama, Anda hanya perlu memastikan bahwa permukaan bagian bawah kerah aman dari keausan.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com. Agar keaslian produk terjamin, pastikan anda memperoleh solusi Thread limit gauge INSIZE yang ditawarkan oleh Metalextra.com.

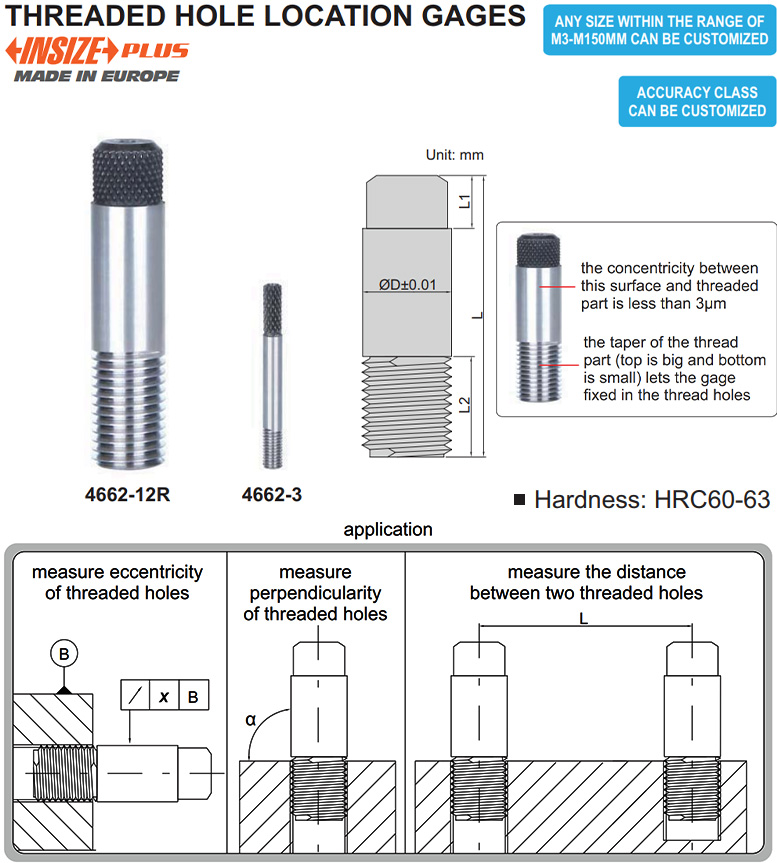

Fitur INSIZE Threaded Hole Location Gauge 4662:

• Buatan Eropa, standar sisi Go Metric Thread Plug Gauge dengan rentang ukuran M3 hingga M20 dengan akurasi konsentrisitas 3µm

• Tersedia seri 4665 untuk Unified thread plug gauge untuk memeriksa diameter pitch lubang ulir.

• Bagian silinder (bagian pengukur pin) memiliki kerucut dalam 0,01 dan tegak lurus muka ujungnya adalah dalam 0,005, sehubungan dengan bagian ulir.

• Pusat lubang ulir dan anggota ulir dipertahankan dengan mekanisme pengencangan.

• Terbuat dari material Tool steel hardened dengan kekerasan di atas HRC60 – 63 setelah perlakuan panas.

• Gauge ini dilengkapi dengan gagang knurled berulir grip yang dapat dilepas, tidak menyentuh bagian pengukur pin secara langsung (Gagang dapat dilepas jika mengganggu pengukuran).

• Sertifikasi laporan inspeksi untuk bagian pengukur ulir dan pengukur pin disertakan untuk memberikan kepercayaan dan jaminan bagi pengguna!
