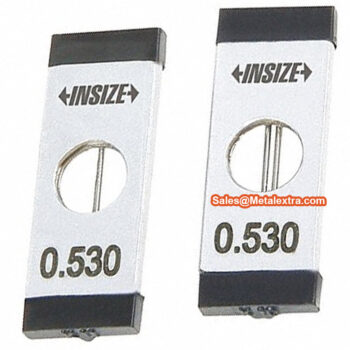

INSIZE Three Wire Tip 7382 (Thread Anvil For External Micrometer Spindle ⌀6.35mm – ⌀6.50mm) Accuracy; ±0.5μm, Range; ⌀0.2mm – ⌀6mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp30.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Three Wire Tip 7382 merupakan aksesori mata ukur yang menawarkan kemudahan untuk mengukur dimensi luar dan screw thread pitch maupun variasi alternatif dengan diameter kawat ⌀0.2mm – ⌀6mm. Anda bisa kombinasikan mata anvil thread ini dengan micrometer sekrup external INSIZE dengan diameter. Proses pengukuran tiga kawat adalah salah satu metode yang paling tepat untuk menentukan diameter pitch ulir sekaligus yang paling terjangkau karena bisa menggunakan micrometer yang sudah anda miliki. Harap perhatikan bahwa yang ditawarkan disini untuk standar Metrik Jerman DIN13.

Mata ukur anvil ini tidak perlu lagi dipasangkan unit batang screw wire karena unit holder memilki desain yang sudah terintegrasi dan disertifikasi pabrikan. Anda pasang sendiri pada Gage yang sesuai dalam mengukur  posisi vertikal atau horizontal. Anda juga bisa kombinasikan dengan mikrometer merek lain yang memiliki diameter spindle ⌀6.35mm atau ⌀6.50mm. Anda bisa mengukur screw thread pitch dan variasi toleransi dengan thread plug gauge untuk memastikan akurasi. Dengan dimensi presisi, INSIZE Three Wire Tip 7382 cocok untuk memastikan gaya torsi jepit yang konstan 7 – 10 Newton.

Anda dapat memastikan gaging konsisten pada rutinitas harian setiap kali Anda menginterpolasi pengukuran untuk tujuan konsistensi maupun tujuan komparatif. INSIZE Three Wire Tip 7382 tersedia dalam 18 ukuran model dan tersedia pula dalam set dengan mata anvilnya terbuat dari material Carbide Steel. Bagian mata anvil WireTungsten Carbide ini dikenal karena tahan goresan dan awet, serta karakternya yang relatif tidak terpengaruh dengan medan magnet pada material logam yang memililki nilai kekerasan hingga 60+ HRC. Harga yang tertera disini merupakan referensi untuk satu set 18pcs/unit INSIZE 7382-2S.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari  METALEXTRA.COM.

Fitur INSIZE Three Wire Tip 7382 (Thread Anvil For External Micrometer Spindle) Accuracy; ±0.5μm :

  • Cocok untuk external micrometer dengan spindle diameter 6.35mm dan ⌀6.50mm

  • Dengan ulir mata anvil akurasinya; ±0.005mm

  • Ukur dan uji akurasi pada pengukur plug gauge dan ulir thread pada fastener seperti baut dan sekrup.

  • Pantau keausan pada pengukur steker ulir yang berfungsi.

  • Pantau dan kendalikan variasi diameter pitch selama fabrikasi fastener dan ulir sekrup.

  • Kurangi waktu pengukuran menjadi sepersekian waktu yang biasanya dilakukan dengan menggunakan metode tiga kawat tradisional.

  • Gunakan bersama dengan pengukur cincin ulir go/no-go untuk mengontrol ukuran ulir ke spesifikasi yang paling menuntut

  • Tentukan dari kebulatan dan lancip yang mungkin ada di bagian berulir.

  • Aplikasi untuk pengukuran benang pre-plating dan post-plating.

  • Ada minimum jumlah pembelian (MOQ) minimal 2 set (4 pcs) atau wajib satuset maupun beserta Alat ukur Micrometer

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

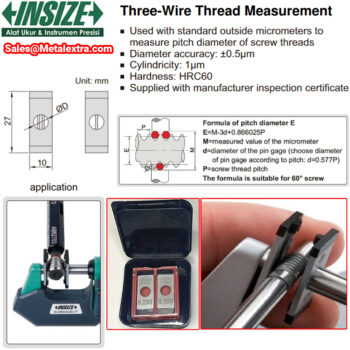

Dimension Guide of INSIZE Three Wire Tip 7382 (Thread Anvil For External Micrometer Spindle ⌀6.35mm – ⌀6.50mm) Accuracy; ±0.5μm, Range; ⌀0.2mm – ⌀6mm  :

Ordering Guide for INSIZE Three Wire Tip 7382 (Thread Anvil For External Micrometer Spindle ⌀6.35mm ) Accuracy; ±0.5μm, Range; ⌀0.2mm – ⌀6mm :

For external micrometer with measuring tip 6.35mm (ØD)
Order code Standard shaft diameter (Ød) Corresponding size
7382-11 0.170mm 0.2mm, 0.25mm, 0.3mm
7382-12 0.195mm 0.35mm
7382-13 0.220mm 0.4mm
7382-14 0.250mm 0.45mm
7382-15 0.290mm 0.5mm
7382-16 0.335mm 0.6mm
7382-17 0.390mm 0.7mm
7382-18 0.455mm 0.75mm, 0.8mm
7382-19 0.530mm 0.9mm
7382-110 0.620mmmm 1.0mm
7382-111 0.725mm 1.25mm
7382-112 0.895mm 1.5mm
7382-113 1,100mm 1.75mm, 2.0mm
7382-114 1,350mm 2.5mm
7382-115 1,650mm 3.0mm
7382-116 2,050mm 3.5mm
7382-117 2,550mm 4mm, 4.5mm
7382-118 3,200mm 5mm, 5.5mm, 6mm
7382-1S 18 pairs/set, including thread gauge



Ordering Guide for INSIZE Three Wire Tip 7382 (Thread Anvil For External Micrometer Spindle ⌀6.50mm) Accuracy; ±0.5μm, Range; ⌀0.2mm – ⌀6mm :

For external micrometer with measuring head Ø6.50mm (ØD)
Order code Standard shaft diameter (Ød) Corresponding size
7382-21 0.170mm 0.2mm, 0.25mm, 0.3mm
7382-22 0.195mm 0.35mm
7382-23 0.220mm 0.4mm
7382-24 0.250mm 0.45mm
7382-25 0.290mm 0.5mm
7382-26 0.335mm 0.6mm
7382-27 0.390mm 0.7mm
7382-28 0.455mm 0.75mm, 0.8mm
7382-29 0.530mm 0.9mm
7382-210 0.620mmmm 1.0mm
7382-211 0.725mm 1.25mm
7382-212 0.895mm 1.5mm
7382-213 1,100mm 1.75mm, 2.0mm
7382-214 1,350mm 2.5mm
7382-215 1,650mm 3.0mm
7382-216 2,050mm 3.5mm
7382-217 2,550mm 4mm, 4.5mm
7382-218 3,200mm 5mm, 5.5mm, 6mm
7382-2S 18 pairs/set, including thread gauge
