INSIZE Ultrasonic Flaw Detector UFD-B450 Basic (For AWS D1. 1/CSA W59-1 Structural Welding) Frequency; 1~20MHz, Material Thickness; 0~15000mm

INSIZE Ultrasonic Flaw Detector UFD-B450 Basic menawarkan alat uji detektor cacat ekonomis untuk mengevaluasi konsistensi kerapatan material dalam ketebalan hingga 15000mm. Anda bisa uji dengan melepas/ganti probe transducer Ultrasonic tipe single crystal probe, dual crystal probe, penetrating probe, climbing probe. Anda bisa gunakan INSIZE Ultrasonic Flaw Detector UFD-B450 Basic untuk pengecekan pengelasan dengan standar sertifikasi las struktur Amerika Serikat AWS D1. 1 atau standar Kanada CSA W59-1 Structural Welding.

INSIZE Ultrasonic Flaw Detector UFD-B450 memungkinkan sistem untuk dengan cepat memantulkan sinyal ultrasonik dan menafsirkannya secara akurat hingga detail, tidak peduli seberapa lemah dan kecilnya sinyal tersebut, yang memastikan ketepatan waktu dan kebenaran sinyal gema.

INSIZE Ultrasonic Flaw Detector UFD-B450 bisa tes berbagai material logam seperti baja dan logam ferrous maupun non-ferrous (minimal ketebalan 15mm). Penggerak gelombang persegi & gelombang persegi bipolar yang canggih menjadikan perangkat INSIZE Ultrasonic Flaw Detector UFD-B450 memiliki rasio sinyal terhadap rambatan yang tinggi saat diaplikasikan pada material dengan redaman tinggi atau material yang tebal.

Dengan membeli INSIZE Ultrasonic Flaw Detector UFD-B450, Anda bisa uji Non-destruktif untuk mengidentifikasi dan mengukur cacat bawah permukaan pada material. Anda juga bisa cek cacat (pengelasan, retak, inklusi, pori-pori, dll.) dengan cepat. INSIZE Ultrasonic Flaw Detector UFD-B450 ini bisa bekerja dengan rentang frekuensi hingga 20Hz atau elemen piezoelektrik yang tereksitasi oleh impuls listrik pendek untuk menghasilkan ledakan gelombang ultrasonik.

Gelombang suara digabungkan ke dalam bahan uji dan berjalan melaluinya sampai mereka menemukan dinding belakang atau batas lainnya. Pantulan suara itu kemudian melakukan perjalanan kembali ke transduser, yang mengubah energi suara kembali menjadi energi listrik. Intinya, pengukur mendengarkan gema dari sisi yang berlawanan. Biasanya interval waktu ini hanya sepersejuta detik. Pengukur diprogram dengan kecepatan suara dalam bahan uji, yang kemudian dapat menghitung ketebalan menggunakan hubungan matematis sederhana.

INSIZE Ultrasonic Flaw Detector UFD-B450 Basic memiliki memori 500 file saluran untuk menyimpan pengaturan kalibrasi dan parameter pemeriksaan. Memori 1000 file laporan gelombang untuk menyimpan gelombang dan pengaturan A-Scan. Pengaturan saluran dan file laporan dapat diekspor melalui flashdisc USB, dan informasi juga dapat disimpan dalam jumlah tak terbatas melalui memori USB.

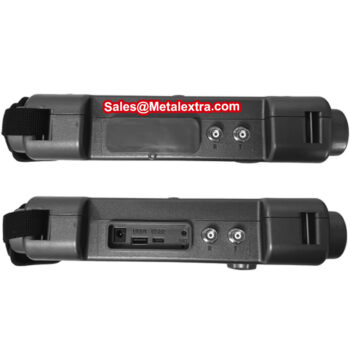

Bagian casing INSIZE Ultrasonic Flaw Detector UFD-B450 Basic terbuat dari logam Polymer ABS kuat dengan kinerja pelindung elektromagnetik sangat baik. Pada bagian Stand Braket bisa berputar 360 derajat dan selubung karet pada bagian handle pegangan yang nyaman digunakan.

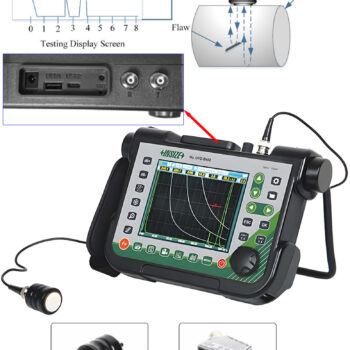

Tampilan layar LCD 5.7 Inch pada INSIZE Ultrasonic Flaw Detector UFD-B450 Basic menampilkan perubahan bentuk gelombang yang halus. Tangkapan layar waktu nyata dari semua halaman dan laporan deteksi cacat, dan simpan sebagai gambar BMP ke flashdisc dengan kontras gambar berwarna atau skala abu-abu. Ekspor laporan deteksi cacat sebagai file PDF dan ditransfer via USB dan output port miniHDMI memudahkan pengamatan di layar monitor yang lebih besar.

INSIZE Ultrasonic Flaw Detector UFD-B450 Basic memiliki fitur Perekam Video juga berguna untuk analisis kegiatan menyelidik nanti. Instrumen dapat merekam proses pengujian dan menyimpannya sebagai file video, yang dapat diputar ulang melalui instrumen atau perangkat lunak khusus, mendukung hingga 10 file video, dan setiap file video dapat berdurasi hingga 5 menit. Harap perhatikan bahwa cairan couplant tidak disertakan dalam paket penjualan..

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Ultrasonic Flaw Detector UFD-B450 Basic:

• Mendeteksi dan mendiagnosis berbagai cacat seperti retakan, gumpalan pengelasan, rongga, lubang pasir, kotoran, lipatan, di dalam benda kerja. digunakan secara luas di bidang manufaktur, metalurgi besi dan baja, pemrosesan logam, industri kimia, dan bidang lain yang memerlukan deteksi cacat dan kontrol kualitas material.

• Frequency; 1~20MHz, Material Thickness; 0~15000mm dengan ukuran minimum pipa untuk mengukur material besi/logam 15mm

• Standar inspeksi otomatis yang menghindari perhitungan manual dan meningkatkan efisiensi deteksi.

• Fungsi kalibrasi otomatis probe zero dan probe Angle (nilai K)

• Fungsi pengukuran kecepatan suara otomatis

• Pengambilan gelombang cacat tertinggi secara real-time dan merekam cacat maksimum

• Tampilan cacat horizontal, kedalaman (vertikal), posisi jalur akustik secara real-time

• Kuantifikasi cacat: tampilan nilai dB setara cacat atau ukuran setara secara real-time

• Kualitatif cacat: Melalui bentuk gelombang amplop gema, penilaian pengalaman manual yang mudah

• Koreksi permukaan: Digunakan untuk pemeriksaan benda kerja permukaan, yang dapat menampilkan posisi keliling cacat secara real-time

• DAC/AVG: Kurva dibuat secara otomatis, titik pengambilan sampel tidak terbatas, dan dapat dikompensasi dan diperbaiki.

• Kurva mengapung secara otomatis dengan penguatan, mengembang secara otomatis dengan jalur suara, dan bergerak secara otomatis dengan penundaan.

• Kurva AVG dari bukaan sembarang dapat ditampilkan.

• Sesuai untuk cek standar las AWS D1.1: Standar American Welding Society yang menyediakan reflektor dinamis “tingkat yang hilang” untuk berbagai aplikasi pemeriksaan las AWS.

• Pengukuran tinggi retak: Pengukuran dan perhitungan otomatis tinggi retak menggunakan gelombang difraksi titik akhir.

• Pelebaran di dalam pintu: perbesar detail gema untuk analisis gema

• Perekaman berkelanjutan: bentuk gelombang perekaman waktu nyata, penyimpanan, pemutaran

• Pembekuan bentuk gelombang: Bekukan bentuk gelombang yang ditampilkan di layar untuk analisis cacat yang mudah

• Pengodean gema: Tampilkan area tampilan gema 1-9 dalam berbagai warna, yang memudahkan untuk menilai lokasi cacat

• Penandaan puncak: Tangkap dan tandai puncak secara waktu nyata Pemindaian tipe-B: pemindaian waktu nyata, tampilan penampang, dapat menampilkan bentuk cacat benda kerja, sehingga hasil deteksi lebih intuitif.

• Jam Waktu Nyata Tanggal pemeriksaan waktu nyata, catatan pelacakan waktu, dan penyimpanan catatan.

• Koneksi data via USB2.0, mendukung mode penyimpanan disk U dan mode koneksi data, pencadangan data yang mudah dan cepat ke PC, Anda juga dapat menggunakan perangkat lunak khusus untuk mengunggah dan mengunduh data melalui USB.

• Daya baterai lithium berkapasitas tinggi, waktu kerja terus menerus lebih dari 12 jam.

• Tampilan bentuk gelombang Warna bentuk gelombang, pengisian bentuk gelombang, dan penandaan puncak di gerbang dapat diatur

• Frekuensi emisi berulang maksimum mesin dapat diatur ke 2000Hz, dan juga dapat ditingkatkan ke frekuensi yang lebih tinggi sesuai dengan kebutuhan pengguna. Pada prinsipnya, batas atas dapat dicapai sesuai dengan jangkauan deteksi, kecepatan suara, dan lebar transmisi.

• Struktur dan tampilan yang dioptimalkan secara ergonomis dengan pegangan yang dapat disesuaikan di berbagai sudut.

• Beratnya 1,13 kg, termasuk baterai dan pengisi daya internal untuk pengoperasian dan pengangkutan yang mudah.

• Suhu yang berlaku <60 °C

• Paket penjualan termasuk: Set unit, USB dongle for data transmission, Ultrasonic probe 4pcs (Cek deskripsi), Adaptor charger, sertifikasi pabrikan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
