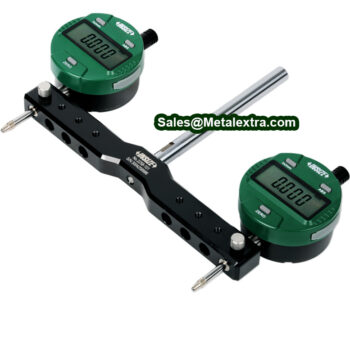

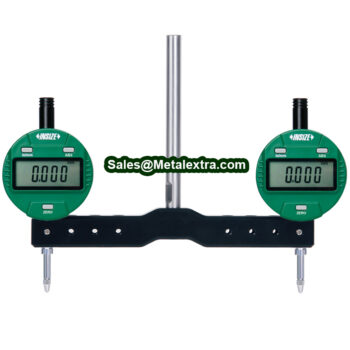

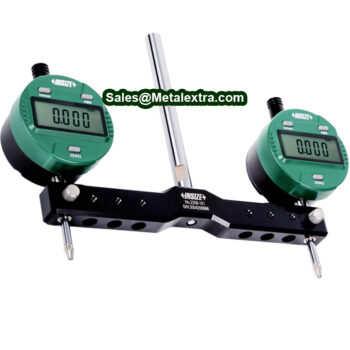

INSIZE Vertical Milling Machine Perpendicularity Measuring Gauge 2258-101 (Res; 0.001mm/0.00005″, Shank; Ø10mm) Accuracy; 0.003mm, Range; ≤160mm

INSIZE Vertical Milling Machine Perpendicularity Measuring Gauge 2258-101 merupakan alat bantu setel centering pemusatan / pemosisian di X-Y-Z pada holder arbor mesin milling maupun drilling dan untuk mendeteksi dan mengatur tegak lurus antara spindel dan meja kerja mesin penggilingan vertikal.

INSIZE Vertical Milling Machine Perpendicularity Measuring Gauge 2258-101 ini menggabungkan sistem pengukuran melintang mekanis dengan tampilan test indicator gauge INSIZE 2112-101F. Mata ukur anvil bisa dilepas pasang dengan scriber yang disediakan untuk membantu penandaan maupun untuk gagang diameter yang lebih luas. Cukup setting jarum ke Nol, dan itulah keunggulan sebelum digunakan, sehingga Anda dapat memeriksa titik tengah material yang tepat.

Desain yang ringkas dari INSIZE Vertical Milling Machine Perpendicularity Measuring Gauge 2258-101  memberikan aksesibilitas yang sangat baik di berbagai jenis dan merek mesin. Unit INSIZE Vertical Milling Machine Perpendicularity Measuring Gauge 2258-101 ini TIDAK memiliki sertifikasi ketahanan air.

Penggunaan IINSIZE Vertical Milling Machine Perpendicularity Measuring Gauge 2258-101 ini memang butuh latihan. Setelah dipasang, anda mesti periksa kembali apakah sudah pas dijepit arbor mesin sebelum menghidupkan daya. Kecepatan putar mesin juga tidak boleh melebihi 800 rpm. Gerakkan meja mesin di sepanjang sumbu satu sekrup pemosisian ke titik di mana jarak tempuh INSIZE 2258-101 telah berkurang ke jarak terendah, dengan demikian, mengindikasikan bahwa titik center dipusatkan pada bidang spindel dalam satu arah. Gerakkan meja mesin di sepanjang sumbu sekrup pemosisian lainnya hingga rentang perjalanan tangan indikator berkurang menjadi nol, sehingga menunjukkan bahwa pusat benda kerja selaras aksial dengan poros mesin.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Vertical Milling Machine Perpendicularity Measuring Gauge 2258-101:

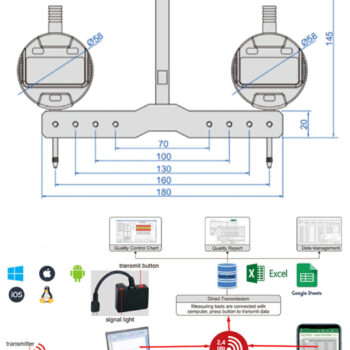

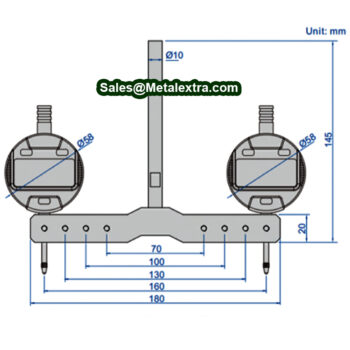

• Rentang hingga ≤Ø160mm

• Bracket / poros shaft: cyl. Ø10mm

• Tip mata anvil pengukur: Panjang 27 mm, bola Ø3 mm

• Resolusi: 0,01 mm

• Akurasi: 0.005mm, Repeatability: 0.01 mm

• Tidak ada kelas perlindungan = tidak boleh terkena air pendingin

• Mata anvil pengukur bisa dibongkar pasang, termasuk dengan jenis mata yang standar (Ø5 mm, L54.7 mm) dan bisa tambahan dengan 3 model lain

• Sertifikasi kalibrasi pabrikan (tergantung stok)

• Ketinggian bisa disetel manual dengan spindle arbor mesin yang digunakan

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
