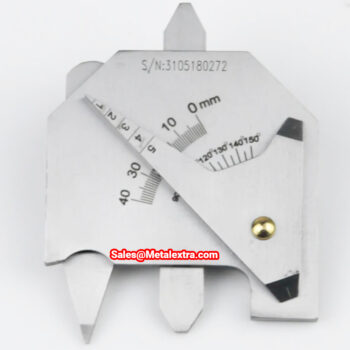

INSIZE Welding Gauge 4838 (Stainless Steel Ruler) Angle; 160° Range; ⌀50mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp1.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Taper Gauge Set 4838 menawarkan solusi praktis pengukuran Persiapan, Kelebihan Logam Las, Kedalaman Undercut, Kedalaman Pitting, Ukuran Weld Throat, dan banyak lagi. Anda jugab isa cek diameter chamfer dan sudut celah las. Pengukur inspeksi pengelasan serbaguna ini dikenal juga dengan nama Cam bridge weld gauge yang digunakan untuk memeriksa sudut persiapan (0 – 160°), kelebihan logam las (ukuran tutup), kedalaman undercut, kedalaman pitting, ukuran tenggorokan las fillet, panjang kaki las fillet dan ketidaksejajaran (tinggi-rendah ), dll.

Tiap unit bridge cam INSIZE 4838 ini dikemas dalam sleeve plastik yang praktis disaku. Tampilan mistar dengan skala yang meruncing ke suatu titik. Ujung mistar dimasukkan ke dalam lubang dan slot dan pengukuran ini memungkinkan anda untuk ukur diameter lubang sesuai kedalaman ceruk. Sebagai referensi anda bisa cek dibagian belakang mistar INSIZE Taper Gauge 4833 ini untuk melihat toleransi ukur diameter. Harga yang tertera disini merupakan referensi untuk INSIZE 4838-2.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Welding Gauge 4838 (Stainless Steel Ruler) Range; ⌀50mm:

  • Digunakan sebagai penggaris penentu diameter silinder dan poros, Ukur bukaan, lebar celah, diameter lubang, dll.

  • Frame terbuat dari material Stainless Steel

  • Pilhan rentang 2 ukuran mistar 4838-1 (62 x 77 mm), 4838-2 (99 x 84 mm)

  • Angle Protractor dan depth gage diameter di bagian belakang

  • Berlaku jumlah pembelian minimum (MOQ)

  • Disertakan termasuk Sertifikat Inspeksi Pabrikan tergantung stok.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

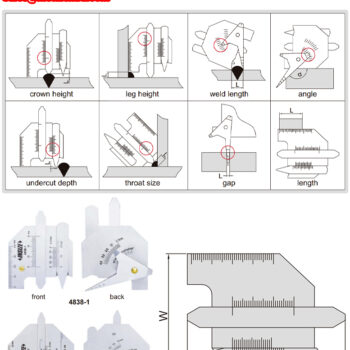

Dimension Guide of INSIZE Welding Gauge 4838 (Stainless Steel Ruler) Range; ⌀50mm:



Ordering Guide for INSIZE Welding Gauge 4838 (Stainless Steel Ruler) Range; ⌀50mm:

Order Code 4838-1 4838-2
Measurements Measuring range Division Accuracy Measuring range Division Accuracy
Convexity 0-10 mm 1 mm ±0.5 mm 0-15 mm 1 mm ±0.5 mm
Leg length 0-14 mm 1 mm ±0.5 mm 0-15 mm 1 mm ±0.5 mm
Depth of indentation 0-5 mm 0.05 mm ±0.05 mm 0-5 mm 0.05 mm ±0.05 mm
Solder throat size 0-13 mm 1 mm ±0.5 mm 0-13 mm 1 mm ±0.5 mm
Weld length 0-40 mm 1 mm ±1 mm 0-60 mm 1 mm ±1 mm
Corner 90°-150° ±1° 80°-160° ±1°
Distance 0.5-5 mm 1 mm ±0.5 mm 1-6 mm 1 mm ±0.5 mm
Longs 0-40 mm 1 mm ±0.5 mm 0-50 mm 1 mm ±0.5 mm
LXW 62 x 77 mm 99 x 84 mm
