NACHI GS MILL Hard ø1mm – ø20mm GSH LIST9398

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tags: , , , , , , , , , ,

NACHI GS MILL Hard GSH LIST9398 merupakan pisau frais presisi dengan tipikal corner radius untuk pengerjaan finishing material besi, semua logam ferrous dan baja seperti: general steel / Quenched and tempered steel / High Hardness Steel-HRC55 / Stainless Steel / Cast Iron / Titanium hingga 65 HRC. NACHI GS MILL Hard GSH LIST9398 mampu melakukan pemesinan berefisiensi tinggi secara terus menerus mulai dari pengeboran hingga pembuatan alur. Cocok untuk proses permesinan berkecepatan tinggi diatas material superkeras dengan mata pisau hingga 8 ulir, terbanyak dan paling tajam dikelasnya!.

Pisau frais NACHI GS MILL Hard GSH LIST9398 ini menawarkan dengan pilihan diameter ø1mm – ø20mm  presisi untuk beragam aplikasi finishing pada beragam mesin milling. Dengan material inti dari karbida paduan butiran mikro untuk kekerasan tinggi, pisau frais ini mampu menahan deformasi mikro-plastik dan meningkatkan daya tahan saat pengerjaan basah dengan coolant maupun kering.

Sejak 1928, NACHI FUJIKOSHI menawarkan solusi cutting tool dan solusi manufaktur dari kota Kumano – Wakayama Jepang. Pastikan kehandalan dan keaslian Nachi Fujikoshi hanya dengan membelinya di METALEXTRA.com.

Fitur NACHI GS MILL Hard GSH LIST9398:

  • Buatan Jepang, rentang diameter ø1mm – ø20mm dari material inti solid carbide dengan berlapis coating TiAlN dimata pisaunya.

  • Cocok untuk permesinan presisi tinggi pada material baja Quenched and tempered steel / High Hardness Steel-HRC55 / High Hardness Steel-HRC60 / High Hardness Steel-HRC65, namun perhatikan feed pada mesinnya.

  • Finishing dengan hasil yang halus dan tidak mudah lengket atau jam pada beragam material ferous maupun non ferrous

  • Ulir mata pisaunya 4-8 flute dengan kepala endmill yang flat dan kemiringan sudut 50° yang sesuai untuk benda kerja yang desainnya rumit maupun penggunaan di mesin Machining center tercanggih dengan kecepatan tinggi.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

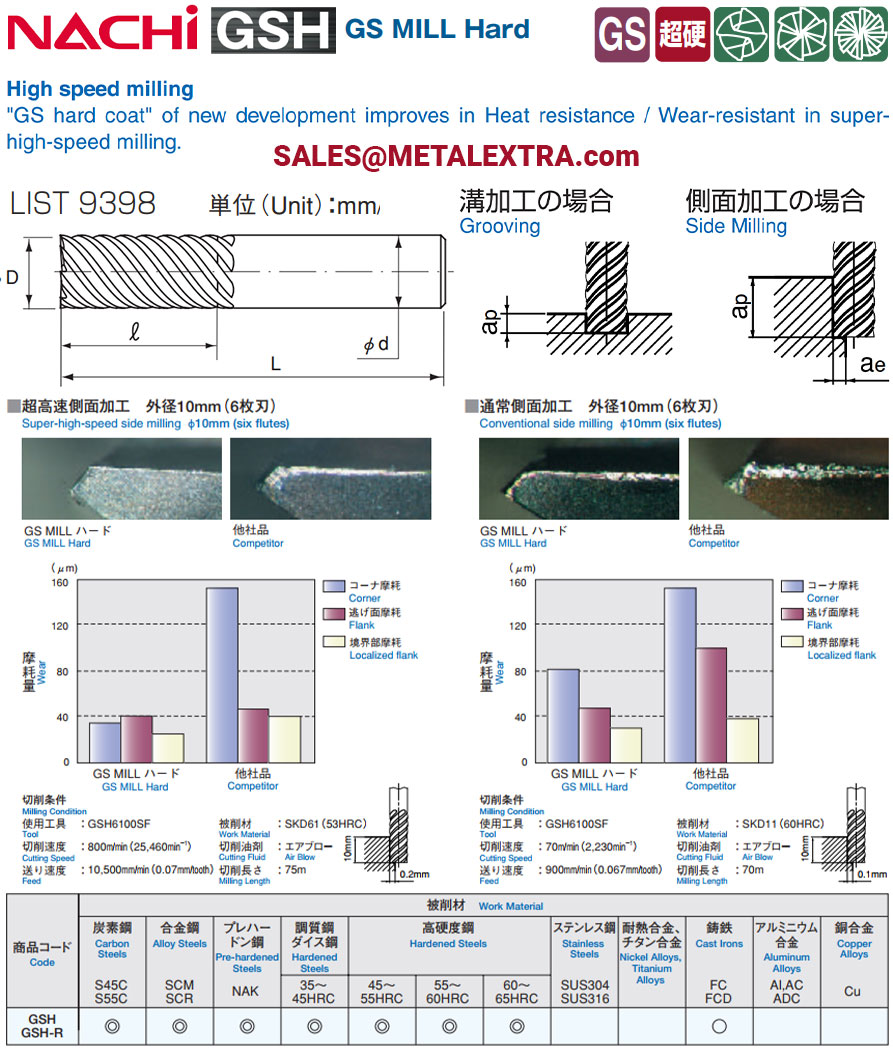

Dimension of NACHI GS MILL Hard ø1mm – ø20mm GSH LIST9398:

High-speed processing of high-hardness materials With the newly developed ultra-aluminum-rich Al-Ti-Cr laminated coating “GS Hard Coat” Increased oxidation resistance at 1100 ° C more than 3 times as much as before Improved heat resistance and wear resistance in ultra-high speed machining The surface roughness of the surface layer is very smooth like the conventional GS coat and reduces frictional resistance during cutting.

Ordering Guide of NACHI GS MILL Hard ø1mm – ø20mm GSH LIST9398:

商品記号
CODE		 外径
D		 刃長
R		 全長
L		 シャンク径
d		 刃数
NT
GSH4010SF 1 3 50 6 4
GSH4015SF 1.5 4 50 6 4
GSH4020SF 2 6 50 6 4
GSH6030SF 3 8 50 6 6
GSH6040SF 4 11 50 6 6
GSH6050SF 5 13 50 6 6
GSH6060SF 6 13 50 6 6
GSH6080SF 8 19 60 8 6
GSH6100SF 10 22 70 10 6
GSH6120SF 12 26 75 12 6
GSH8160SF 16 32 90 16 8
GSH8200SF 20 38 100 20 8

NOTE:

外径（mm）D 許容差（mm）Tolerance
を超え Above 以下 Up to
  3 0～－0.015
3   0～－0.030



Application Guide of NACHI GS MILL Hard ø1mm – ø20mm GSH LIST9398:

被削材
Work Material
切削条件
Milling Conditions
外径 D
mm		 低硬度鋼 炭素鋼、合金鋼
Hardened Steels, Carbon Steels, Alloy Steels
（～35HRC）		 中硬度鋼
プレハードン鋼、ダイス鋼
Hardened Steels, Pre-Hardened Steels, Mlod Steels
（35～45HRC）		 焼入鋼 SKD61
Hardened Steels SKD61
（45～55HRC）		 焼入鋼 SKD11
Hardened Steels SKD11
（55～60HRC）		 焼入鋼 SKH51
Hardened Steels SKH51
（60～65HRC）		 焼入鋼 SKH55,PM
Hardened Steels SKH55, PM
（65～70HRC）
回転数
Rotation
min－1		 送り速度
Feed
mm/min		 回転数
Rotation
min－1		 送り速度
Feed
mm/min		 回転数
Rotation
min－1		 送り速度
Feed
mm/min		 回転数
Rotation
min－1		 送り速度
Feed
mm/min		 回転数
Rotation
min－1		 送り速度
Feed
mm/min		 回転数
Rotation
min－1		 送り速度
Feed
mm/min
1 20000 540 20000 390 15600 260 12300 160 11100 140 7800 95
2 19000 1100 17200 770 13400 530 10500 320 9500 270 6700 190
3 15000 2150 13400 1540 10400 1050 8200 650 7400 540 5200 380
4 11200 2400 10000 1740 7800 1180 6100 730 5600 600 3900 420
5 9000 2700 8000 1930 6200 1300 4900 810 4400 670 3100 470
6 7500 2700 6700 1930 5200 1300 4100 810 3700 670 2600 470
8 5600 2700 5000 1930 3900 1300 3050 810 2800 670 1950 470
10 4500 2700 4000 1930 3100 1300 2450 810 2200 670 1550 470
12 3750 2700 3350 1930 2600 1300 2050 810 1850 670 1300 470
16 2800 2500 2500 1800 1950 1220 1530 760 1400 630 980 440
20 2250 2100 2000 1540 1550 1050 1230 650 1100 540 780 380
側面加工
Side Milling		 1～1.5D
0.1D 0.05D 0.02D
溝加工
Grooving		 0.1D 0.05D ～0.05D 最大0.5mm
  1. Use highly rigid machining center.
  2. Use in wet condition in case of Stainless Steels, Nickel Alloys, Titanium Alloys.
  3.  Adjust milling condition when unusual vibration, different sound occur by cutting.
  4. ワークや機械により振動や異音が発生するときは、 状況に応じて切削条件を変更してください。
