SUTTON TOOLS Extra Long Drills HSS D191, DIN1869-1, 10xd, 130°, DHXL-1 Ø2mm – Ø13mm

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: , , , , , , , ,

Mata bor SUTTON TOOLS Extra Long Drills HSS D191 130°, DHXL-1 merupakan solusi ekonomis general purpose untuk melubangi material Besi, Alloy Steel, dan plastik keras seperti HDPE dengan rentang Hardness value 910MPa hingga 1350MPa atau 26 – 41 HRC. Tersedia untuk ukuran diameter 14xd, Ø2mm – Ø13mm, Mata pisau bor dari SUTTON TOOLS ini dibuat sesuai standar Jerman DIN 1869-1 Ulir pisaunya memiliki ujung tajam 130° form B dengan sudut ulir R30.

Bor SUTTON TOOLS Extra Long Drills HSS-Co D196 ini terbuat dari material inti High Speed Steel yang dilindungi dengan coating Ni-Cu-Ni-Blue Plastic dari paduan material Nikel dan plastik agar cutting tool bisa memiliki permukaan yang licin dan memudahkan evakuasi serpihan chip logam maupun plastik. Mata pisau bor SUTTON TOOLS Extra Long Drills HSS D191 ini gagangnya lurus standar, jadi bisa digunakan pada bor portabel tangan dan bor drill press.

Sejak 1917, SUTTON TOOLS merupakan manufaktur Australia yang memproduksi beragam alat potong industri di dua lokasi di Victoria untuk pasar domestik dan untuk ekspor, dengan pabrik produksi luar negeri di Selandia Baru dan Belanda. Pastikan kehandalan dan keaslian solusi dari SUTTON TOOLS dengan membelinya dari Metalextra.com.

Fitur SUTTON TOOLS Extra Long Drills HSS D191 130°, DHXL-1:

  • Digunakan untuk bor tangan dan bor duduk dan beragam material logam besi, Alloy, plastik dan semua material FERROUS 26 – 41 HRC.

  • Cocok untuk tujuan pembuatan fastener, tersedia dalam ukuran Ø2mm – Ø13mm presisi.

  • Terbuat dari material inti gagang shank terbuat dari material Baja HSS untuk General purpose juga

  • Memiliki 2 Flute dengan sudut tajam kemiringan 130° dan ulir potong pisau 30° tergantung diameter. Mudah dikendalikan dan di grip dengan baik pada segala jenis chuck mesin.

  • Lapisan coating PVD (physical vapor deposition) coating dari material Ni + Blu atau Nikel dengan paduan plastik.

  • Memungkinkan juga pengeboran pada kedalaman lubang hingga 14xD.

  • Tipe gagang lurus atau Straight Shank digunakan untuk aplikasi drill press, maupun magnetic drill bor.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

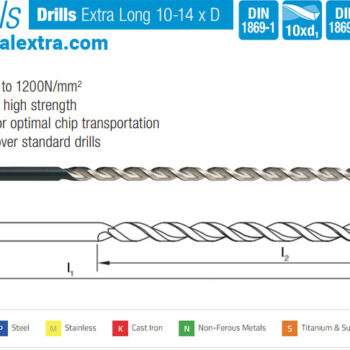

Dimension Guide SUTTON TOOLS Extra Long Drills HSS D191, DIN1869-1, 10xd, 130°, DHXL-1 Ø2mm – Ø13mm:

Ordering Guide SUTTON TOOLS Extra Long Drills HSS D191, DIN1869-1, 10xd, 130°, DHXL-1 Ø2mm – Ø13mm:

-High performance drill
– Suitable for materials up to 1200N/mm2

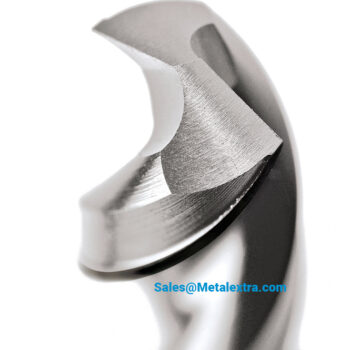

– Point geometry ensures high strength
-Parabolic flute design for optimal chip transportation
– Less pecking required over standard drills

-高效能钻头
-加工硬度可达1200N/mm2
-高强度钻尖
-高效排屑的抛物线槽形设计
-大幅降低啄钻或退刀次数

 Catalogue Code 目录代码 D191
Discount Group 折扣组 DHXL-1
Material 材料 A0502
Surface Finish 表面处理 HSS
Application 色环及应用 Ni + Blu 氮氧化
Geometry 几何结构 R40 NH
Point Type 钻尖类别 130° Form B
尺寸参考     Shank Form DIN1869-1 (D191) h9
Size Ref. d1 (m7) METRIC l1 l2 Item # (货号)
0200 2.0 125 85 D191 0200
0250 2.5 135 90 D191 0250
0300 3.0 155 105 D191 0300
0350 3.5 165 115 D191 0350
0400 4.0 175 120 D191 0400
0450 4.5 185 125 D191 0450
0500 5.0 195 135 D191 0500
0550 5.5 205 140 D191 0550
0600 6.0 205 140 D191 0600
0650 6.5 215 150 D191 0650
0700 7.0 225 155 D191 0700
0750 7.5 225 155 D191 0750
0800 8.0 240 165 D191 0800
0850 8.5 240 165 D191 0850
0900 9.0 250 175 D191 0900
0950 9.5 250 175 D191 0950
1000 10.0 265 185 D191 1000
1050 10.5 265 185 D191 1050
1100 11.0* 280 195 D191 1100
1150 11.5* 280 195 D191 1150
1200 12.0* 295 205 D191 1200
1250 12.5* 295 205 D191 1250
1300 13.0* 295 205 D191 1300



Application Guide SUTTON TOOLS Extra Long Drills HSS D191, DIN1869-1, 10xd, 130°, DHXL-1 Ø2mm – Ø13mm:

ISO VDI Description Condition Hardness Strength Optimal
P 1 Steel – Non-alloy, cast & free cutting (~ 0.15 %C) Annealed 125MPa 440MPa .
P 2 Steel – Non-alloy, cast & free cutting (~ 0.45 %C) Annealed 190MPa 640MPa .
P 3 Steel – Non-alloy, cast & free cutting (~ 0.45 %C) Quenched & Tempered 250MPa 840MPa .
P 4 Steel – Non-alloy, cast & free cutting (~ 0.75 %C) Annealed 270MPa 910MPa .
P 5 Steel – Non-alloy, cast & free cutting (~ 0.75 %C) Quenched & Tempered 300MPa 1010MPa °
P 6 Steel – Low alloy & cast < 5% of alloying elements Annealed 180MPa 610MPa .
P 7 Steel – Low alloy & cast < 5% of alloying elements Quenched & Tempered 275MPa 930MPa °
P 8 Steel – Low alloy & cast < 5% of alloying elements Quenched & Tempered 300MPa 1010MPa °
P 9 Steel – Low alloy & cast < 5% of alloying elements Quenched & Tempered 350MPa 1180MPa
P 10 Steel – High alloy, cast & tool Annealed 200MPa 680MPa °
P 13 Steel – Corrosion resistant & cast – Martensitic Quenched & Tempered 240MPa 810MPa
M 14.1 Stainless Steel – Austenitic Age Hardened 180HB 610MPa °
M 14.2 Stainless Steel – Duplex   250HB 840MPa
M 14.3 Stainless Steel – Precipitation Hardening   250MPa 840MPa °
K 15 Cast Iron, Grey (GG) – Ferritic / Pearlitic   180MPa 610MPa °
K 16 Cast Iron, Grey (GG) – Pearlitic   260MPa 880MPa °
K 17 Cast Iron, Nodular (GGG) – Ferritic   160MPa 570MPa °
K 18 Cast Iron, Nodular (GGG) – Pearlitic   250MPa 840MPa °
K 19 Cast Iron, Malleable – Ferritic   130MPa 460MPa °
K 20 Cast Iron, Malleable – Pearlitic   230MPa 780MPa °
N 21 Aluminum & Magnesium, wrought alloy – Non Heat Treatable   60HB 210MPa °
N 22 Aluminum & Magnesium, wrought alloy – Heat Treatable Age Hardened 100HB 360MPa °
N 23 Aluminum & Magnesium, cast alloy ≤12% Si – Non Heat Treatable   75HB 270MPa °
N 24 Aluminum & Magnesium, cast alloy ≤12% Si – Heat Treatable Age Hardened 90HB 320MPa °
N 26 Copper & Copper alloys (Brass/Bronze) – Free cutting, Pb > 1   110HB 390MPa °
N 27 Copper & Copper alloys (Brass/Bronze) – Brass (CuZn, CuSnZn)   90HB 320MPa °
H 40 Cast Iron – Chilled Cast 400MPa 1350MPa °

.Optimal °Effective
