NACHI HSS drills SD 500 ø0.2mm – ø17.5mm

NACHI Cobalt SD10 piece set merupakan solusi ekonomis untuk pengeboran lubang pada material keras logam ferrous maupun non-ferrous. NACHI Cobalt drills SD ini tersedia beragam ukuran untuk pengeboran berdiameter ø1mm – ø10mm dengan graduasi 0.5mm.

Mata Bor ini terbuat dari material High Speed Steel dan Cobalt yang tahan panas. NACHI drills SD ini cocok digunakan untuk melubangi permukaan material besi, pelat baja maupun untuk kepentingan umum sampai tembus pada mesin bor tangan maupun bor press. Mata bor ini tidak disarankan digunakan pada material abrasif seperti alumunium solid, karena serbuk aluminium akan menempel di seluruh mata bor, yang menyebabkan kinerja yang lebih buruk atau komplikasi tidak akurat lainnya.

Sejak 1928, NACHI FUJIKOSHI menawarkan solusi cutting tool dan solusi manufaktur dari kota Kumano – Wakayama Jepang. Pastikan kehandalan dan keaslian Nachi Fujikoshi hanya dengan membelinya di METALEXTRA.com.

Fitur NACHI Cobalt drills SD 19 set box:

  • Digunakan untuk bor tangan dan bor duduk dan beragam material logam ferrous dan non-ferrous untuk tujuan pembuatan fastener.

  • Terbuat dari material HSS standar dengan kandungan material Cobalt yang tahan panas untuk General purpose pada semua material besi, baja, logam ringan dan penggunaan umum. Namun. pengeboran pada material alumunium tidak dianjurkan.

  • Memiliki 2 Flute dengan sudut tajam kemiringan 118° dan ulir potong pisau 26° hingga 32° tergantung diameter. Mudah dikendalikan dan di grip dengan baik pada segala jenis chuck mesin.

  • Tersedia versi komplit dengan box, Pastikan anda memesan dengan benar jumlahnya. Ada minimum jumlah pemesanan.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

Tanya Kuotasi harga
Kategori: , ,

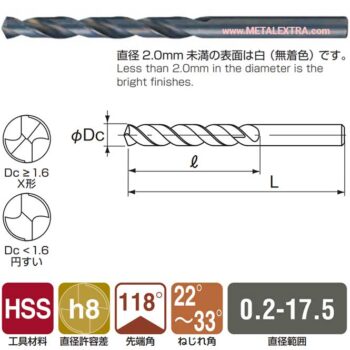

Dimension of NACHI HSS drills SD 500 ø0.2mm – ø17.5mm:

Order Guide NACHI HSS drills SD 500 ø0.2mm – ø17.5mm:

直径
Dc		 溝長
ℓ		 全長
L		 直径
Dc		 溝長
ℓ		 全長
L		 直径
Dc		 溝長
ℓ		 全長
L
0.2 3 19 2.0 29 55 7.0 73 105
0.21 3.5 20 2.01 7.05 75 108
0.22 2.02 7.1
0.23 2.03 7.15
0.24 2.04 7.2
0.25 2.05 7.25
0.26 2.06 7.3
0.27 2.07 7.35
0.28 2.08 7.4 78 111
0.29 2.09 7.45
0.3 2.1 7.5
0.31 5.5 24 2.11 7.55
0.32 2.12 7.6
0.33 2.13 7.65
0.34 2.14 7.7 81 114
0.35 2.15 7.75
0.36 2.16 7.8
0.37 2.17 7.85
0.38 2.18 7.9
0.39 2.19 7.95
0.4 2.2 33 58 8.0
0.41 7.5 27 2.21 8.05 84 117
0.42 2.22 8.1
0.43 2.23 8.15
0.44 2.24 8.2
0.45 2.25 8.25
0.46 2.26 8.3
0.47 2.27 8.35 87 121
0.48 2.28 8.4
0.49 2.29 8.45
0.5 30 2.3 8.5
0.51 8.5 2.31 8.55
0.52 2.32 8.6
0.53 2.33 8.65
0.54 2.34 8.7
8.75
0.55 2.35 89 124
0.56 2.36 8.8
0.57 2.37 8.85
0.58 2.38 8.9
0.59 2.39 8.95
0.6 2.4 35 61 9.0
0.61 10 32 2.41 9.05
0.62 2.42 9.1
0.63 2.43 9.15 92 127
0.64 2.44 9.2
0.65 2.45 9.25
0.66 2.46 9.3
0.67 2.47 9.35
0.68 2.48 9.4
0.69 2.49 9.45
0.7 2.5 9.5
0.71 11 34 2.51 9.55
0.72 2.52 9.6 95 130
0.73
0.74		 2.53
2.54		 9.65
9.7
37 64
0.75 2.55 9.75
9.8
0.76 2.56
0.77 2.57 9.85
0.78 2.58 9.9
0.79 2.59 9.95
0.8 11 34 2.6 37 64 10.0 95 130
0.81 13 36 2.61 10.05
0.82 2.62 10.1 98 133
0.83 2.63 10.15
0.84 2.64 10.2
0.85 2.65 10.25
0.86 2.66 10.3
0.87 2.67 10.35
0.88 2.68 10.4
0.89 2.69 10.45
0.9 2.7 10.5 100 137
0.91 18 40 2.71 10.55
0.92 2.72 39 67 10.6
0.93 2.73 10.65
0.94 2.74 10.7
0.95 2.75 10.75 103 140
0.96 2.76 10.8
0.97 2.77 10.85
0.98 2.78 10.9
0.99 2.79 10.95
1.0 2.8 11.0
1.01 20 42 2.81 11.05
1.02 2.82 11.1
1.03 2.83 11.15 106 143
1.04 2.84 11.2
1.05 2.85 11.25
1.06 2.86 11.3
1.07 2.87 11.35
1.08 2.88 11.4
1.09 2.89 42 71 11.45
1.1 2.9 11.5
1.11 2.91 11.55 109 146
1.12 2.92 11.6
1.13 2.93 11.65
1.14 2.94 11.7
11.75
1.15 2.95
1.16 2.96 11.8
1.17 2.97 11.85
1.18 2.98 11.9
1.19 2.99 11.95 111 149
1.2 3.0 12.0 111 149
1.21 22 45 3.05 12.05
1.22 3.1 12.1
1.23 3.15 12.15
1.24 3.2 12.2
1.25 3.25 12.25
1.26 3.3 45 73 12.3
1.27 3.35 12.35 114 152
1.28 3.4 12.4
1.29 3.45 12.45
1.3 3.5 12.5
1.31 23 48 3.55 12.55
1.32 3.6 48 76 12.6
1.33
1.34		 3.65
3.7		 12.65
12.7
3.75 12.75
1.36 3.8 12.8
1.37 3.85 51 79 12.85
1.38 3.9 12.9
1.39 3.95 12.95
1.4 23 48 4.0 54 83 13.0 114 152
1.41 4.05 13.5 122 168
1.42 4.1 13.7
1.43 4.15 14.0
1.44 4.2 14.5
1.45 4.25 15.0 132 181
1.46 4.3 15.5
1.47 4.35 16.0
1.48 4.4 56 86 16.5
1.49 4.45 16.7 143 194
1.5 4.5 17.0
1.51 25 50 4.55 17.5
1.52 4.6

Perhatian menggunakan tabel kondisi pemotongan
1) Sesuaikan kondisi pemotongan sesuai dengan kekakuan mesin atau keadaan klem kerja.
2) Dalam mesin atau pemasangan langkah pemesinan, ketika tidak ada kekakuan mesin atau
obrolan terjadi, kurangi rotasi dan laju umpan.
3) Kondisi basah untuk pengeboran dengan cairan pemotongan yang larut dalam air.
4) Dalam cairan pemotongan yang tidak larut dalam air, kurangi rotasi dan laju umpan sebesar 20%.
5) Pengeboran Aluminium Alloy, Logam Ringan, Stainless Steel tidak dianjurkan.
6) Mengebor umpan langkah dalam Stainless Steel ketika kedalaman lubang lebih dari 2 × Dc dalam,
Interval langkah pemberian pakan adalah sekitar 0,5 × Dc.
7) Gunakan hembusan udara untuk pendinginan dan eksklusi chip dalam proses kering.
8) Dengan percikan api selama pemotongan, atau panas karena kerusakan, atau keping panas, ada bahaya kebakaran.
Ambil langkah pencegahan kebakaran.
9) Retraksi feed langkah harus dikembalikan ke atas lubang.
10) Umpan langkah direkomendasikan ke 0,5 ~ 1,0 × Dc. Dalam kasus diameter kecil,
step feed direkomendasikan ke 0,2 ~ 0,5 × Dc.
11) Silakan gunakan fixture untuk mengontrol amplitudo mata bor di bawah 0,02mm,
untuk diameter kecil, amplitudo kontrol pemotongan berkecepatan tinggi mata bor 0,01 mm atau kurang.
1.53 4.65 59 89
1.54 4.7
1.55 4.75
1.56 4.8
1.57 4.85
1.58 4.9 62 92
1.59 4.95
1.6 5.0
1.61 5.05
1.62 5.1
1.63 5.15
1.64 5.2 64 95
1.65 5.25
1.66 5.3
1.67 5.35
1.68 5.4
1.69 5.45
1.7 5.5
1.71 28 52 5.55
1.72 5.6 67 98
1.73 5.65
1.74 5.7
1.75 5.75
1.76 5.8
1.77 5.85
1.78 5.9
1.79 5.95
1.8 6.0 70 102
1.81 6.05
1.82 6.1
1.83 6.15
1.84 6.2
1.85 6.25
1.86 6.3
1.87 6.35
1.88 6.4 73 105
1.89 6.45
1.9 6.5
1.91 29 55 6.55
1.92 6.6
1.93 6.65
1.94 6.7
1.95 6.75
1.96 6.8
1.97 6.85
1.98 6.9
1.99 6.95
