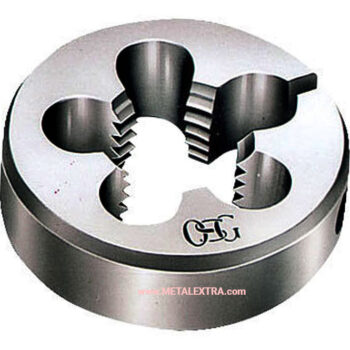

OSG Solid Round Dies for Special Alloy Tool Steel 134

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tags: , , , ,

Solusi tapping snei dari OSG Solid Round Dies for Special Alloy Tool Steel 134 memang dioptimalkan untuk penggunaan threading pada beragam material logam ferrous maupun non-ferrous. Snei atau die seri 134 dari OSG Jepang ini mudah untuk digunakan memotong ulir luar pada bahan silindris, dan menciptakan potongan ulir jantan yang berfungsi seperti baut dengan presisi. Dies dari OSG ini tersedia dalam dua tipe: tipe dies solid padat dan tipe adjustable dies atau split dies yang dapat disetel kelebarannya.

Setiap unit snei adjustable 134 dari OSG bisa digunakan dengan beragam jenis pelumas maupun coolant. Seperti yang kita tahu, Tap merupakan alat kerja untuk membuat ulir dalam (mur), sedangkan Snei atau Dies adalah untuk membuat ulir luar (baut). Penting agar anda memperhatikan standar dan ukuran yang sesuai sebelum membeli. Karena terbuat dari material HSS-Co dengan konstruksi solid tanpa coating tambahan, maka sangat disarankan untuk operasional perbaikan ulir thread agar terjamin presisinya.

OSG merupakan produsen tapping, Snei, end mill, mata bor, dan alat pembuat ulir sekrup threading dengan presisi cutting tool asal Jepang yang dimulai tahun 1938. Pastikan keaslian cutting tool OSG dengan memperolehnya dari Metalextra.com.

Fitur OSG Solid Round Dies for Special Alloy Tool Steel 134:

  • Material HSS dan HSS cobalt tanpa coating

  • Seri 134 tersedia 2 tipe yaitu; Snei solid dan Snei adjustable

  • Direkomendasikan untuk aplikasi material special alloy seperti material baja, besi, construction steels, tempered steels dan cemen-tation steels.

  • Tersedia untuk tipe Snei solid ukuran size 0 – 80 UNF hingga 8 – 32 UNC, sedangkan Snei tipe adjustable tersedia all size.

  • Berbagai bahan pemotong untuk ulir fastener berikut: UNC, UNF

  • Cocok untuk pemesinan manual atau otomatis

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

Order Guide OSG Solid Round Dies for Special Alloy Tool Steel 134 (Unit in Inch):

Size Major Diameter Outside Diameter Thickness EDP Number
0 – 80 UNF 0.060 5/8 1/4 2723000
1 – 72 UNF 0.073 2723300
2 – 56 UNC 0.086 2723400
2 – 64 UNF 2723500
3 – 56 UNF 0.099 2723700
4 – 40 UNC 0.112 2724000
4 – 48 UNF 2724100
5 – 40 UNC 0.125 2724200
6 – 32 UNC 0.138 2724400
6 – 40 UNF 2724600
8 – 32 UNC 0.164 2724700

Order Guide OSG Adjustable Round Dies for Special Alloy Tool Steel 134 (Unit in Inch)

Size Major Diameter Outside Diameter Thickness EDP Number
0 – 80 UNF 0.060 13/16 01/04/20 2726000
1/16 – 64 UNC 0.062 2700100
1 – 64 UNC 0.073 2726200
1 – 72 UNF 2726300
2 – 56 UNC 0.086 2726400
2 – 64 UNF 2726500
3/32 – 48 UNC 0.093 2700200
3 – 48 UNC 0.099 2726600
3 – 56 UNF 2726700
4 – 36 UNS 0.112 2726900
4 – 40 UNC 2727000
4 – 48 UNF 2727100
5 – 40 UNC 0.125 2727200
5 – 44 UNF 2727300
1/8 – 40 UNC 0.125 2700300
6 – 32 UNC 0.138 2727400
1 3/8 2728800
6 – 40 UNF 13/16 1/4 2727600
5/32 – 32 UNC 0.156 2700400
5/32 – 36 UNF 2700500
8 – 32 UNC   2727700
0.164 1 3/8 2729100
8 – 36 UNF   13/16 1/4 2727800
3/16 – 24 UNC   2700600
0.187 1 3/8 2702400
3/16 – 32 UNF 13/16 1/4 2700700
  1 3/8 2702500
10 – 24 UNC 0.190 13/16 1/4 2728000
1 3/8 2729400
10 – 32 UNF   13/16 1/4 2728200
  1 3/8 2729600
12 – 24 UNC   13/16 1/4 2728300
0.216 1 3/8 2729700
12 – 28 UNF   13/16 1/4 2728400
7/32 – 24 UNC 0.218 2700800
1/4 – 20 UNC 0.25 2701000
1 3/8 2702800
1 – 5/16 7/16 2704100
1 – 1/2 1/2 2706100
2 5/8 2710000
1/4 – 24 UNS 1 3/8 2702900
1/4 – 28 UNF 13/16 1/4 2701200
1 3/8 2703000
1 – 5/16 7/16 2704300
1 – 1/2 1/2 2706300
2 5/8 2710100
1/4 – 32 UNEF 1 3/8 2703100
Size Major Diameter Outside Diameter Thickness EDP Number
5/16 – 18 UNC 0.312 13/16 1/4 2701400 2703200
1 3/8
1 – 5/16 7/16 2704500 2706500
1 – 1/2 1/2
2 5/8 2710400
5/16 – 24 UNF 13/16 1/4 2701500
1 3/8 2703300 2704600
1 – 5/16 7/16
1 – 1/2 1/2 2706600 2710500
2 5/8
5/16 – 32 UNEF 1 3/8 2703400 2703500
3/8 – 16 UNC 0.375
1 – 5/16 7/16 2704800 2706800
1 – 1/2 1/2
2 5/8 2710700
3/8 – 24 UNF 1 3/8 2703600
1 – 5/16 7/16 2704900 2706900
1 – 1/2 1/2
2 5/8 2710800
7/16 – 14 UNC 0.437 1 3/8 2703700
1 – 5/16 7/16 2705000 2707000
1 – 1/2 1/2
2 5/8 2710900
7/16 – 20 UNF 1 3/8 2703800
1 – 5/16 7/16 2705100 2707100
1 – 1/2 1/2
2 5/8 2711000
1/2 – 13 UNC 0.500 1 – 5/16 7/16 2705200
1 – 1/2 1/2 2707200 2711100
2 5/8
1/2 – 20 UNF 1 – 5/16 7/16 2705300 2707300
1 – 1/2 1/2
2 5/8 2711200
9/16 – 12 UNC 0.562 1 – 1/2 1/2 2707400
2 5/8 2711300
9/16 – 18 UNF 1 – 1/2 1/2 2707500
2 5/8 2711400
5/8 – 11 UNC 0.625 1 – 1/2 1/2 2707600 2711500 2713400
2 5/8
2 – 1/2 3/4
5/8 – 18 UNF   1 – 1/2 1/2 2707700 2711600
2 5/8
11/16 – 11 UNS 0.687 2711700
11/16 – 16 UNS 2711800
3/4 – 10 UNC 0.750 2712000 2713800
2 – 1/2 3/4
3/4 – 16 UNF 2 5/8 2712100 2713900
2 – 1/2 3/4
7/8 – 9 UNC 0.875 2 5/8 2712200 2714000
2 – 1/2 3/4
7/8 – 14 UNF 2 5/8 2712300 2714100
2 – 1/2 3/4
Size Major Diameter Outside Diameter Thickness EDP Number
1 – 8UNC 1.000 2 – 1/2 3/4 2714200 2715000
3 1
1 – 12 UNF 2 – 1/2 3/4 2714300 2715100
3 1
1 – 14 UNS 2 – 1/2 3/4 2714400 2715200
3 1
1,1/8 – 7 UNC 1.125 2715300
1,1/8 – 12 UNF 2715400
Size Major Diameter Outside Diameter Thickness EDP Number
1,1/4 – 7 UNC 1.250 3 1 2715500
1,1/4 – 12 UNF 2715600
1,3/8 – 6 UNC 1.375 2715700
1,3/8 – 12 UNF 2715800
1,1/2 – 6 UNC 1.500 2715900
1,1/2 – 12 UNF 2716000
