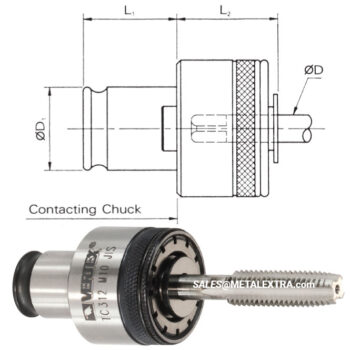

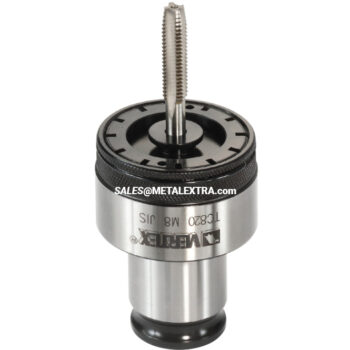

Dimension Guide VERTEX Quick Change Tapping Collets with Overload Clutch JIS Standard:
Order Guide VERTEX Quick Change Tapping Collets with Overload Clutch JIS Standard TC 312 (#1):
Size | Thread | Tap Shank | Ø D1 | L1 | L2 | ORDER NO. | CODE NO. | |
ØD | □ | |||||||
TC 312 (#1) | M3 | 4 | 3.2 | 19 | 22 | 25 | 312-01 | 3404-200 |
M4 | 5 | 4 | 312-02 | 3404-201 | ||||
M5 | 5.5 | 4.5 | 312-03 | 3404-202 | ||||
M6 | 6 | 4.5 | 312-04 | 3404-203 | ||||
M7 | 6.2 | 5 | 312-05 | 3404-204 | ||||
M8 | 6.2 | 5 | 312-06 | 3404-205 | ||||
M9 | 7 | 5.5 | 312-07 | 3404-206 | ||||
M10 | 7 | 5.5 | 312-08 | 3404-207 | ||||
M11 | 8 | 6 | -312-09 | 3404-208 | ||||
M12 | 8.5 | 6.5 | 312-10 | 3404-209 | ||||
•M14 | 10.5 | 8 | •312-11 | 3404-210 | ||||
•M15 | 10.5 | 8 | •312-12 | 3404-211 | ||||
UNC 1/4 | 6 | 4.5 | 312-13 | 3404-212 | ||||
UNC 5/16 | 6.1 | 5 | -312-14 | 3404-213 | ||||
UNC 3/8 | 7 | 5.5 | 312-15 | 3404-214 | ||||
UNC 7/16 | 8 | 6 | 312-16 | 3404-215 | ||||
UNC 1/2 | 9 | 7 | 312-17 | 3404-216 | ||||
•UNC 9/16 | 10.5 | 8 | •312-18 | 3404-217 | ||||
PT 1/8 | 8 | 6 | 312-19 | 3404-218 | ||||
PT 1/4 | 11 | 9 | 312-20 | 3404-219 |
1PC = 0.18kg
Order Guide VERTEX Quick Change Tapping Collets with Overload Clutch JIS Standard TC 820 (#2):
Size | Thread | Tap Shank | Ø D1 | L1 | L2 | ORDER NO. | CODE NO. | |
ØD | □ | |||||||
TC 820 (#2) | M7 | 6.2 | 5 | 31 | 36 | 30.5 | 820-01 | 3404-230 |
M8 | 6.2 | 5 | 820-02 | 3404-231 | ||||
M9 | 7 | 5.5 | 820-03 | 3404-232 | ||||
M10 | 7 | 5.5 | 820-04 | 3404-233 | ||||
M11 | 8 | 6 | 820-05 | 3404-234 | ||||
M12 | 8.5 | 6.5 | 820-06 | 3404-235 | ||||
M14 | 10.5 | 8 | 820-07 | 3404-226 | ||||
M15 | 10.5 | 8 | 820-08 | 3404-237 | ||||
M16 | 12.5 | 10 | 820-09 | 3404-238 | ||||
M17 | 13 | 10 | 820-10 | 3404-239 | ||||
M18 | 14 | 11 | 820-11 | 3404-240 | ||||
M20 | 15 | 12 | 820-12 | 3404-241 | ||||
M22 | 17 | 13 | 820-13 | 3404-242 | ||||
UNC 3/8 | 7 | 5.5 | 820-14 | 3404-243 | ||||
UNC 7/16 | 8 | 6 | 820-15 | 3404-244 | ||||
UNC 1/2 | 9 | 7 | 820-16 | 3404-245 | ||||
UNC 9/16 | 10.5 | 8 | 820-17 | 3404-246 | ||||
UNC 5/8 | 12 | 9 | 820-18 | 3404-247 | ||||
UNC 3/4 | 14 | 11 | 820-19 | 3404-248 | ||||
UNC 7/8 | 17 | 13 | 820-20 | 3404-249 | ||||
PT 1/8 | 8 | 6 | 820-21 | 3404-250 | ||||
PT 1/4 | 11 | 9 | 820-22 | 3404-251 | ||||
PT 3/8 | 14 | 11 | 820-23 | 3404-252 | ||||
PT 1/2 | 18 | 14 | 820-24 | 3404-253 | ||||
M24 | 19 | 15 | 820-25 | 3404-254 |
1 PC = 1.8kg
Order Guide VERTEX Quick Change Tapping Collets with Overload Clutch JIS Standard TC 1433 (#3):
Size | Thread | Tap Shank | Ø D1 | L1 | L2 | ORDER NO. | CODE NO. | |
ØD | □ | |||||||
TC 1433 (#3) | M14 | 10.5 | 8 | 48 | 56 | 45 | 1433-01 | 3404-260 |
M15 | 10.5 | 8 | 1433-02 | 3404-261 | ||||
M16 | 12.5 | 10 | 1433-03 | 3404-262 | ||||
M17 | 13 | 10 | 1433-04 | 3404-263 | ||||
M18 | 14 | 11 | 1433-05 | 3404-264 | ||||
M20 | 15 | 12 | 1433-06 | 3404-265 | ||||
M22 | 17 | 13 | 1433-07 | 3404-266 | ||||
M24 | 19 | 15 | 1433-08 | 3404-267 | ||||
M25 | 19 | 15 | 1433-09 | 3404-268 | ||||
M26 | 20 | 15 | 1433-10 | 3404-269 | ||||
M27 | 20 | 15 | 1433-11 | 3404-270 | ||||
M28 | 21 | 17 | 1433-12 | 3404-271 | ||||
M30 | 23 | 17 | 1433-13 | 3404-272 | ||||
M32 | 24 | 19 | 1433-14 | 3404-273 | ||||
M33 | 25 | 19 | 1433-15 | 3404-274 | ||||
M34 | 26 | 21 | 1433-16 | 3404-275 | ||||
M35 | 26 | 21 | 1433-17 | 3404-276 | ||||
M36 | 28 | 21 | 1433-18 | 3404-277 | ||||
UNC 9/16 | 10.5 | 8 | V433-19 | 3404-278 | ||||
UNC 5/s | 12 | 9 | 1433-20 | 3404-279 | ||||
UNC 3/4 | 14 | 11 | 1433-21 | 3404-280 | ||||
UNC 7/8 | 17 | 13 | 1433-22 | 3404-281 | ||||
UNC 1 | 20 | 15 | 1433-23 | 3404-282 | ||||
UNC 11/8 | 22 | 17 | 1433-24 | 3404-283 | ||||
UNC 11/4 | 24 | 19 | 1433-25 | 3404-284 | ||||
UNC 13/8 | 26 | 21 | 1433-26 | 3404-285 | ||||
UNC 1/4 | 11 | 9 | 1433-27 | 3404-286 | ||||
PT 3/8 | 14 | 11 | 1433-28 | 3404-287 | ||||
PT 1/2 | 18 | 14 | 1433-29 | 3404-288 | ||||
PT 3/4 | 23 | 17 | 1433-30 | 3404-289 | ||||
PT 1 | 26 | 21 | 1433-31 | 3404-290 |
1 PC = 1.8kg
Torque is factory-set to protect the tap for which a particular collet is designed. Small adjustments can be made by a trained user to accomodate tap strength and material variations. Collet stops driving when set torque is exceeded. A collet is necessary for each tap shank diameter.
