GARANT Hexagon Toolholder Shank for Cutting Insert ø10mm – ø32mm 290398

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: , , , , , , , ,

GARANT Hexagon Toolholder Shank for Cutting Insert 290398 menawarkan mata broaching pamungkas untuk aplikasi pengeboran lubang persegi dan garitan seperti galur kunci keyway pada material Cast iron, besi casting, dan material baja ferrous yang bersuhu tinggi. Mata bor ini menggunakan material HSS yang dilapis TiN coating dan gagang straight shank dengan cekungan untuk holder.  Tersedia ukuran diameter gagang hexagon ø10mm – ø32mm.

Anda bisa menggunakan mata pisau fraisGARANT Hexagon Toolholder Shank for Cutting Insert 290398 untuk aplikasi Keyway broaching and profile slotting tools. Panjang gagang Shank 150 mm yang membutuhkan lubang pre-drill untuk mengimbangin besar diameter yang ingin dibentuk di mesin manual, semi-CNC milling, mesin bubut atau lathe.

Sejak 1919 Hoffmann Group System GmbH melalui merek GARANT menawarkan peralatan dan perkakas industri yang berawal dari kota München, Bayern, Germany. Rangkaian produk GARANT terdiri dari lebih dari 9.000 produk dari semua alat kerja permesinan hingga alat vice, pengukuran, penggilingan, perkakas tangan, hingga workstation dan peralatan penyimpanan yang berkualitas handal tertinggi. Keaslian produk GARANT di Indonesia hanya bisa terjamin jika anda membeli di METALEXTRA.COM.

Fitur GARANT Keyway Broaching Shank EWS + Benz for 25mm Slot Pre-drill ø48mm 290351:

  • Pengeboran lubang persegi Keyway broaching dan profile slotting tools pada material baja steel, besi casting, cast iron, baja hitam dan baja ferrous lainnya.

  • Membutuhkan lubang inti sebelum aplikasi gutter keyway slot sesuai dengan DIN 6885, DIN 138 dan standar pabrik

  • Terbuat dari aluminium dengan tangkai segi enam yang praktis agar mudah digunakan.

  • Aplikasi untuk penyatuan kembali sisipan pemotongan dengan oilstone yang aman dan mudah.

  • Cocok untuk: Memotong sisipan No. 290336 – 290379.

  • Ada 2 tipe pisau insert yang bisa dipilih dan dilepas pasang, yaitu tipe solid tanpa Chamfer dan tipe dengan Chamfer (0,2mm x 45°).

  • Material pisau terbuat dari logam HSS dengan komposisi coating tipe Titanium nitride yang merupakan bahan keramik yang sangat keras dan sanggup mengggerus material dengan kekerasan hingga 50 HRC.

  • Panjang gagang 150 mm dan dudukan alat ⌀ D116 mm, dengan pusat offset L39 mm

  • Minimum diameter lubang bor pilot/pengeboran ⌀D min18 mm – 19 mm

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: sales@Metalextra.com

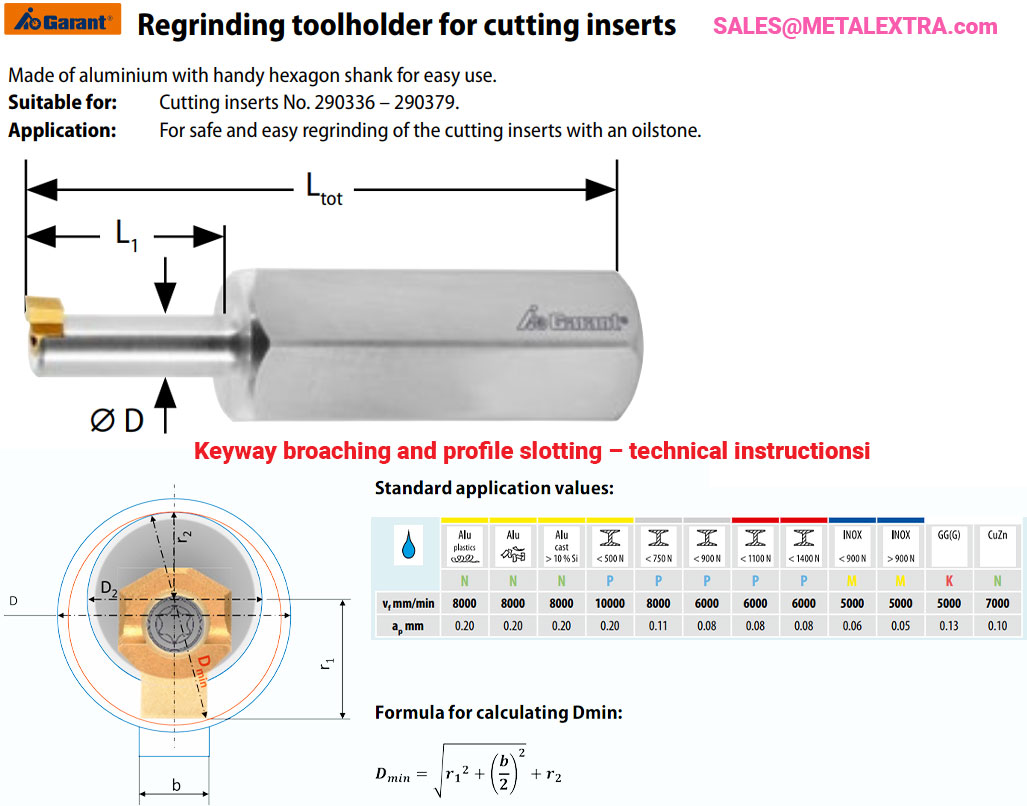

Dimension Guide of GARANT Hexagon Toolholder Shank for Cutting Insert ø10mm – ø32mm 290398:

Order Guide of GARANT Hexagon Toolholder Shank for Cutting Insert ø10mm – ø32mm 290398:

Type 290,398 Ltot
mm		 L1
mm		 ⌀ D2
mm		 Suitable for:
Regrinding toolholder
Cutting insert
No. 290360 − 290379		 Cutting insert No. 290336 Cutting insert No. 290346
2 45.14 150 50 10 Size 2 – –
3-5 45.14 150 50 12 Size 3 – 5 Size 8; 10 Size 9; 11
6-8 45.14 150 50 15 Size 6 – 8 Size 14; 17 Size 17
10-12 45.14 150 50 20 Size 10 – 12 Size 19 Size 28
14-16 45.14 150 50 25 Size 14 – 16 Size 27 Size 37
18-25 45.14 150 50 32 Size 18 – 25 Size 38 Size 45

Attention:

Always use the minimum pre-drill ⌀ to match the slot width (e.g. for slot width 25 mm, minimum pre-drill ⌀ = 48 mm).
Note:

■ Individual holder sizes are for different slot widths. In such cases, where possible, always use the optimum combination of holder
and cutting insert (identical size) for maximum stability.
■ For lathes without Y-axis, please use eccentric bush No. 290391- 290393 for exact setting of the Y-coordinate.
■ For machining centres, use the alignment aid No. 290397 and a dial indicator to check the spindle orientation.

Alternative INSERT Guide WITHOUT CHAMFER for GARANT Keyway Broaching Shank EWS + Benz for 25mm Slot Pre-drill ø48mm 290351:

for slot width m
mm		 290,370 290,373 290,376 290,379 Blade width w Groove depth t
mm		 Tip thickness b
mm
Cutting insert
P9 H7 D10 C11 29 0370
mm		 29 0373
mm		 29 0376
mm		 29 0379
mm
TiN TiN TiN TiN
2 28.51 28.51 28.51 28.51 1.994 2.01 2.06 2.12 1.3 6.5
3 28.51 28.51 28.51 28.51 2.994 3.01 3.06 3.12 2 6.5
4 28.51 28.51 28.51 28.51 3.988 4.012 4.078 4.145 2.6 7
5 28.51 28.51 28.51 28.51 4.988 5.012 5.078 5.145 3 7
6 33.86 33.86 33.86 33.86 5.988 6.012 6.078 6.145 4 9
8 33.86 33.86 33.86 33.86 7.985 8.015 8.098 8.17 4.5 9
10 42.37 42.37 42.37 42.37 9.985 10.015 10.098 10.17 6 14
12 42.37 42.37 42.37 42.37 11.982 12.018 12.12 12.205 6.5 14
14 49.90 49.90 49.90 49.90 13.982 14.018 14.12 14.205 7 14
16 49.90 49.90 49.90 49.90 15.982 16.018 16.12 16.205 8 14
18 85.54 85.54 85.54 85.54 17.982 18.018 18.12 18.205 9 18
20 85.54 85.54 85.54 85.54 19.978 20.021 20.149 20.24 10 18
22 85.54 85.54 85.54 85.54 21.978 22.021 22.149 22.24 11 18
25 85.54 85.54 85.54 85.54 24.978 25.021 25.149 25.24 12 18



Alternative INSERT Guide WITH CHAMFER for GARANT Keyway Broaching Shank EWS + Benz for 25mm Slot Pre-drill ø48mm 290351:

for slot width m
mm		 290,360 290,363 Blade width w Groove depth t
mm		 Tip thickness b
mm
Cutting insert
P9 H7 29 0360
mm		 29 0363
mm
TiN TiN
2 29.11 29.11 1.994 2.01 1.09 6.5
3 29.11 29.11 2.994 3.01 1.42 6.5
4 29.11 29.11 3.988 4.012 2.07 7
5 29.11 29.11 4.988 5.012 2.74 7
6 34.45 34.45 5.988 6.012 3 9
8 34.45 34.45 7.985 8.015 3.78 9
10 42.97 42.97 9.985 10.015 3.88 14
12 42.97 42.97 11.982 12.018 3.89 14
14 50.49 50.49 13.982 14.018 4.71 14
16 50.49 50.49 15.982 16.018 5.53 14
18 85.93 85.93 17.982 18.018 5.67 18
20 85.93 85.93 19.978 20.021 6.29 18
22 85.93 85.93 21.978 22.021 6.79 18
25 85.93 85.93 24.978 25.021 7.02 18
Chamfer 0.2 mm×45° 0.2 mm×45°
