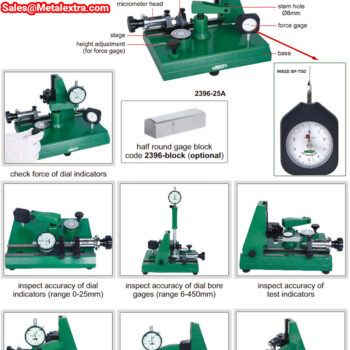

INSIZE Dial Indicator Tester 2396 (Precision Comparator for Bore Gauge, Dial Gauge, Force Gauge) Accuracy: 2µm (Dial Gage)/±5% (Force Gage), Range diameter Ø8mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp25.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Dial Indicator Tester 2396 merupakan pengembangan kombinasi micrometer dan Bench Center untuk pengukuran benda kerja dengan rentang gerak kecil. Mekanisme tes dilakukan dengan uji linear dua titik sentuh dan dengan block gauge dan mini round stage.

Anda bisa mengecek akurasi dari 4 jenis alat ukur yang berbeda yaitu; Dial gage maupun digital test indicator berdiameter shaft gagang 8mm, dial lever indicator, bore gauge rentang e 6-450mm dan force gauge dalam rentang hingga 1.6N. INSIZE Dial Indicator Tester 2396 ini merupakan metode yang akurat dan cepat untuk memeriksa tekanan torsi dari dial test indicator yang memiliki graduasi maksimum 0.01mm.

Dengan Frame terbuat dari material casting alloy steel dilapisi dengan enamel, INSIZE Dial Indicator Tester 2396 ini juga dilengkapi dengan gage block setengah lingkaran yang bisa disetel dikedua sisi kiri dan kanan. Dilengkapi dengan dial test indicator yang menggunakan lifter atau tuas pengangkat agar mempermudah proses interpolasi ukur.

Selain untuk alat ukur, anda juga bisa mengukur diameter luar dari berbagai bentuk komponen presisi seperti pitch roda gigi, mata bor, ulir mikro pada sekrup, diameter luar, ketebalan, dan lainnya. Base utama juga bersifat ferrous jadi bisa direkatkan dengan magnetic stand. Akurasi ukur INSIZE Dial Indicator Tester 2396 juga bisa ditingkatkan dengan tambahan probe lain seperti LVDT atau model lever indicator dan tambahan display.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Dial Indicator Tester 2396:

  • Cocok untuk mengukur jumlah eksentrisitas (runout) dari berbagai poros presisi, benda kerja bulat, roda gigi presisi, pinion, dll.

  • Untuk mengkalibrasi pengukur dial test indicator, pengukur dial lever gauge tuas, dan pengukur lubang bore gage

  • Menguji keakuratan pengukur dial, rentang pengukuran 0-25mm

  • Menguji keakuratan pengukur lubang, rentang pengukuran 6-450mm

  • Menguji keakuratan pengukur tuas

  • Mengukur uji kekuatan pada pengukur dial

  • Pengujian pengulangan pengukur dial

  • Pengujian pengaruh gaya lateral pada keakuratan pengukur dial (diperlukan blok pengukur setengah lingkaran)

  • Pengujian pengaruh gaya lateral pada keakuratan pengukur tuas (diperlukan blok pengukur setengah lingkaran)

  • Dimensi: 270x210x205mm

  • Bingkai mekanis dalam casting alloy steel berat 11kg.

  • Dikirim dengan kotak case HDPE / Kayu (Tergantung stok)

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Specification Guide for INSIZE Dial Indicator Tester 2396 (Precision Comparator for Bore Gauge, Dial Gauge, Force Gauge):

Order Guide for INSIZE Dial Indicator Tester 2396 (Precision Comparator for Bore Gauge, Dial Gauge, Force Gauge)

Clamp head
Measuring range Sampling time Accuracy Latency
0-25 mm 0.1 mm 4µm (0-25 mm)
3µm (0-10 mm)
2µm (0-1 mm)
1µm
Force gauges
Measuring range division line Accuracy
0-1.6N 0.05N ±5% (of the load)
Pedestal
Diameter Flatness Roughness
50 mm 1µm 0.05µm

1) Dial Gauge is sold separately
