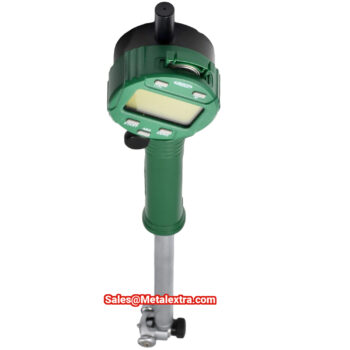

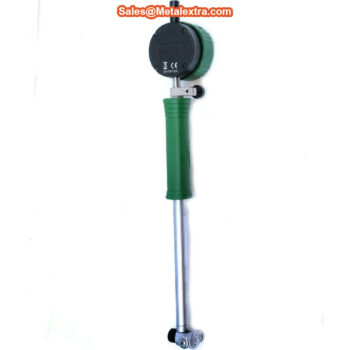

INSIZE Digital Bore Gauge 2122 Series (Grad; 0.002mm, Accuracy; ±15µm) Range; Ø18mm – Ø450mm

Gambar hanyalah ilustrasi, bisa berubah sewaktu-waktu. Harga yang tertera disini sebagai referensi tidak mengikat. Harga penawaran sah lewat kuotasi saja.

harga/unit:

Rp5.000.000

Info selengkapnya:

Sales@METALEXTRA.com

INSIZE Digital Bore Gauge 2122 merupakan solusi ekonomis ukur dimensi diameter internal bore dari Ø18mm – Ø450mm. Poros panjang memungkinkan Anda mencapai diameter internal di area yang lebih dalam. Anda bisa ukur ceruk, lubang, rongga dan groove pada beragam material kerja yang memmiliki tumpuan datar. Anda bisa secara presisi melakukan penyetelan kuncian dengan Ring Gage dalam satu set atau hanya unit terpisah.

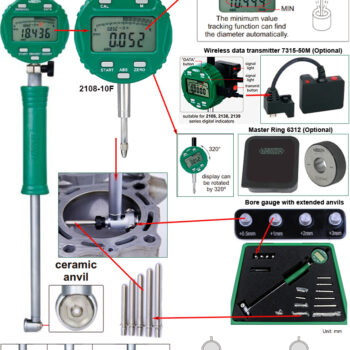

Setiap unit alat ukur INSIZE Digital Bore Gauge 2122 dilengkapi dengan mata ukur anvil presisi terbuat dari Zircon Ceramic SR2 dengan dua titik tumpu agar memastikan akurasi dan daya tahan terhadap faktor perubahan suhu.

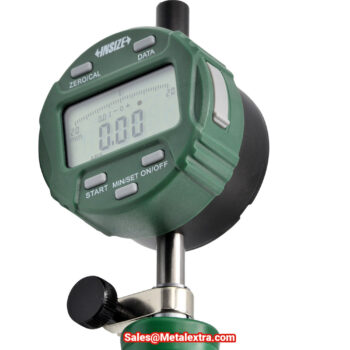

Menggunakan Digital indicator INSIZE 2108-10F, bore gage ini juga sesuai dengan standar Jerman DIN 878 dengan Graduasi 0.002mm dan akurasi hingga ±18µm. Frame bore gage 2122 ini terbuat dari material Steel sedangkan body dari polymer dan gagang berlapis enamel.

Tentu dibutuhkan keterampilan untuk proses ukur dan interpolasi dengan menempatkan probe kepala anvil ukur lalu “digoyang-goyangkan” hingga pas dan terbaca berkali-kali. Dengan fungsi Total Indicator Reading, anda bisa cek diameter pada INSIZE Dial Bore Gauge 2122 untuk Pembacaan Indikator Total (TIR). Sistem mengukur kebulatan Total Indicator Reading ini berdasarkan rumus ukur diameter garis tengah dalam total deviasi diametrik. Contoh: ±0,004 (0,10mm) deviasi didefinisikan sebagai 0,008 (0,20mm) TIR.

Master ring tidak termasuk dalam paket penjualan. Seri INSIZE Digital Bore Gauge 2122 juga tersedia sebagai unit set kotak dengan sertifikat kalibrasi pabrikan. Harga yang tertera disini merupakan referensi untuk INSIZE 2122 –35A (rentang ukur 18-35mm).

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Digital Bore Gauge 2122 Series (Grad; 0.002mm, Accuracy; ±18µm) :

  • Mekanisme pegas mengembang 2 – 3 titik mata anvil (tergantung model) untuk mengukur diameter melingkar, jarak tengah, min / maks.

  • Rentang ukur Ø18mm – Ø450mm contact point dari material Ceramic

  • Frame terbuat dari material stainless steel dengan coating enamel chrome satin

  • Indikator Digital Mekanis, kode 2108-10F resolusi 0,002mm

  • Akurasi ±0.015mm dengan repetisi pengulangan sekitar ±0.003mm tergantung diameter,

  • Master setting ring dijual terpisah

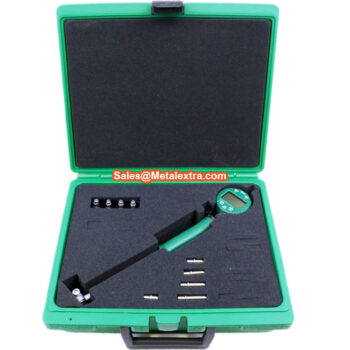

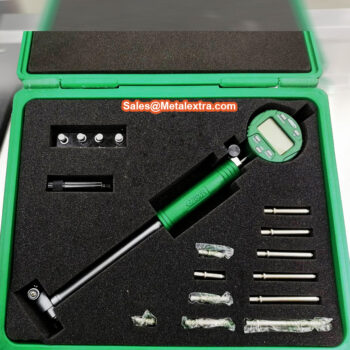

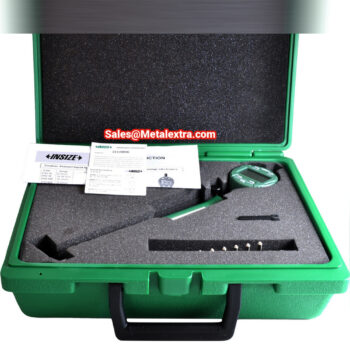

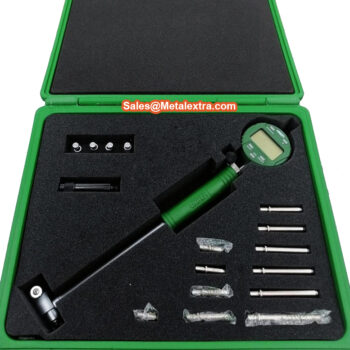

  • Dikirim lengkap dengan mata ukur anvil yang bisa dilepas pasang, kotak case HDPE (Stok terbatas) dan sertifikasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Dimension Guide for INSIZE Digital Bore Gauge 2122 Series (Grad; 0.002mm, Accuracy; ±15µm) Range; Ø18mm – Ø450mm :

Anvils set for INSIZE Digital Bore Gauge 2122 Series (Grad; 0.002mm, Accuracy; ±15µm) Range; Ø18mm – Ø450mm :

Range A B C ØD ØE F L
35-60mm 22 9 27 13 12.8 SR2 141
50-100mm 26 9 35 13 12.8 SR2 141
50-160mm 26 9 35 13 12.8 SR2 141
100-160mm 26 9 35 13 12.8 SR2 141
160-250mm 56.5 13 74.5 15 12.8 SR2 241
250-450mm 86.5 15 101.5 15 14.5 SR2.5 241

Order Guide for INSIZE Digital Bore Gauge 2122 Series (Grad; 0.002mm, Accuracy; ±15µm) Range; Ø18mm – Ø450mm :

Order Code Range Digital Indicator Accuracy Repeatability
2122-35A 18-35mm digital indicator, code 2108-10F, range 12.7mm/0.5″, resolution 0.002mm/0.0001″
(can switch to: 0.01mm/0.0005″)
±0.015mm 0.003mm
2122-60A 35-60mm ±0.018mm 0.003mm
2122-100A 50-100mm ±0.018mm 0.003mm
2122-160A 50-160mm ±0.018mm 0.003mm
2122-161A 100-160mm ±0.018mm 0.003mm
2122-250A 160-250mm ±0.018mm 0.003mm
2122-450A 250-450mm ±0.018mm 0.003mm

INSIZE Digital Bore Gauge 2122 Series (Grad; 0.002mm, Accuracy; ±15µm) Range; Ø18mm – Ø450mm
