Mikrometer Sekrup Vernier cara ukurnya bagaimana?

Apa itu Mikrometer? Mikrometer merupakan perangkat ukur hand tools yang sangat presisi untuk mengukur berbagai objek. Bagi orang awam dan pemula, pada saat pertama kali menggunakan mikrometer mungkin sedikit bingung karena tidak tahu harus mulai dari mana.

Berbeda dengan kaliper sigmat ataupun alat ukur Height Gauge yang menggunakan konsep seperti mistar penggaris, Micrometer menggunakan batang silinder ukur yang memiliki ulir screw yang terkalibrasi. Seperti Kaliper, mikrometer juga memilki 3 jenis tampilan yaitu; Digital, Dial dengan jarum penunjuk, dan tipe Vernier atau klasik yang memilki skala putar Nonius.

KEGUNAAN DAN FUNGSI MIKROMETER SEKRUP VERNIER

Seringkali keahlian seorang teknisi quality control Engineering juga bisa diketahui keahliannya dari caranya menggunakan hand tools seperti micrometer ini. Inilah pelajaran singkat tentang mikrometer untuk membantu Anda tetap terdepan di kelas.

Alat Ukur micrometer ini wajib digunakan untuk mengukur diameter atau ketebalan suatu benda yang mempunyai ukuran yang cukup kecil seperti benda lempeng baja, aluminium, diameter suatu kabel, sekrup, kawat, lebar suatu kertas maupun benda – benda presisi lainnya.

Fungsi utama dari Alat Ukur Mikrometer Sekrup ini karena standar tingkat ketelitiannya yang luar biasa mencapai 0.01 mm yang merupakan tingkat ketelitian yang lebih tinggi sepuluh kali lipat dibandingkan dengan Alat Ukur Jangka Sorong. Kaliper atau Jangka Sorong hanya memiliki tingkat ketelitian sekitar 0.1 mm saja dan kaliper ini mudah rusak jika sensornya maupun unit mistarnya tergores maupun korosi dan pengaruh pemuaian suhu lingkungan kerja.

CARA MENGGUNAKAN MIKROMETER SEKRUP VERNIER

Menggunakan micrometer itu tidak sulit dan bahkan lebih akurat daripada kaliper sigmat yang Anda biasa gunakan. Oleh karena itulah setiap insinyur dan masinis diperkenalkan ke mikrometer. Berikut ini Lima Langkah Cara Memakai Alat Ukur yang bisa kalian pelajari sebelum menggunakan alat ini, yaitu :

  • Pertama ialah pastikan pengunci alat ukur mikrometer dalam keadaan terbuka

  • Kedua lakukan pengecekan apakah poros tetap mikrometer dan poros geser mikrometer saat bertemu dengan skala dan skala nonius utama mikrometer menunjukkan angka nol.

  • Lalu yang ketiga ialah buka rahang alat ukur mikrometer dengan cara menggerakkan pemutar ke arah kiri hingga benda yang akan diukur dapat masuk ke dalam rahang.

  • Keempat ialah letakkan benda yang akan diukur diantara poros tetap dan poros geser lalu tutup kembali rahang sampai tepat menjepit benda yang akan diukur.

  • Kelima ialah putarlah pengunci mikrometer agar pemutar tidak bisa bergerak lagi setelah itu ukur atau hitunglah nilai panjang, tebal, lebar ataupun diameter suatu benda yang diukur menggunakan alat ukur mikrometer sekrup.

Cara yang tepat untuk menggunakan mikrometer adalah dengan memegangnya di tangan dominan Anda. Pegang bidal di antara ibu jari dan jari telunjuk Anda. Tempatkan bentuk-C bingkai pada telapak tangan Anda. Terakhir, bungkus sebagian jari kelingking atau jari manis Anda di bagian dalam bingkai. Pegang objek yang akan diukur di tangan Anda yang tidak dominan.

KAPAN & MENGAPA MIKROMETER DIGUNAKAN?

Mikrometer wajib digunakan untuk mengukur ruang antara hard stop (landasan) dan permukaan bergerak (spindle). Ketika bidal diputar, spindle drive lebih dekat atau lebih jauh dari landasan. Untuk melakukan pengukuran, sebuah objek ditempatkan di antara landasan dan gelendong dan bidal itu dipintal sampai benda itu dengan lembut dijepit di antara kedua wajah. Setelah objek dijepit oleh micrometer, skala dibaca dan pengukuran desimal diturunkan. * Misalnya, 0,165 inci atau 4,19 mm.

Alat ukur hand tools mikrometer merupakan cara sederhana dan tepat untuk melakukan pengukuran presisi menggunakan tangan. Anda dapat dengan mudah dan andal mengukur objek dalam ukuran jarak 0,1 milimeter bahkan hingga 0,01 milimeter jika dengan menggunakan Micrometer digital.

Micrometer yang bagus haruslah memilki sertifikasi ketahanan air, terutama jika digunakan sebagai alat kerja operator milling.

KENALI ANATOMI MIKROMETER SEKRUP VERNIER

Saat ini micrometer itu ada 3 jenisnya yang bisa dibeli di Metalextra.com, yaitu; Micrometer Vernier/klasik, Micrometer Dial atau analog, dan Micrometer Digital. Untuk penggunaan Micrometer tipe Vernier ini, anda harus memahami cara penghitungannya dan interpolasi pengukuran terkesan “mengira-ngira”. Sedangkan Tipe Dial, micrometer ini bisa dengan mudah mengukur toleransi dimensi. Sedangkan Micrometer digital pada umumnya sudah memiliki fitur data transfer, sehingga pembacaan pengukuran bisa cepat dan terekam di software spreadsheet ataupun Microsoft Excel.

Anatomi dasar mikrometer sangat sederhana. Bingkai mikrometer menampung semua komponen yang tidak bergerak relatif terhadap spindel. Ini termasuk landasan, mur pengunci, dan selongsong. Landasan adalah permukaan tanah datar presisi yang bertindak sebagai referensi. Mur pengunci hanyalah mur seperempat putaran yang mengunci spindel agar tidak berputar. Selongsong berisi skala yang digunakan untuk menentukan pengukuran dan benang internal yang memungkinkan spindel untuk bergerak.

Bagian yang bergerak terdiri dari rangka frame, bidal, dan ratchet. Seperti landasan gelendong berisi permukaan pengukur permukaan yang presisi pada bagian datar silinder. Bidal itu bertindak seperti kepala baut. Ketika Anda memutar kepala itu mendorong baut maju atau mundur. Ratchet adalah mekanisme untuk memastikan bahwa spindel tidak mencubit objek terlalu ketat yang mengarah ke pembacaan yang salah.

BAGAIMANA CARA PAKAI MIKROMETER SEKRUP SKALA NONIUS?

Menggunakan mikrometer sebenarnya mudah. Hanya ada beberapa langkah yang harus dilakukan. Dari awal hingga akhir, langkah-langkahnya dapat dibagi menjadi beberapa gagasan terperinci. Namun, aspek yang paling disorot adalah cara memegangnya dan cara menggunakan ratchet. Sedangkan untuk membaca nilai pada mikrometer sekrup ada 2 bagian yang harus diperhatikan yaitu skala utama dan skala nonius. Untuk melihat ke-2 bagian tersebut dapat dilihat dari sleve untuk skala utama dan thimble untuk melihat skala nonius.

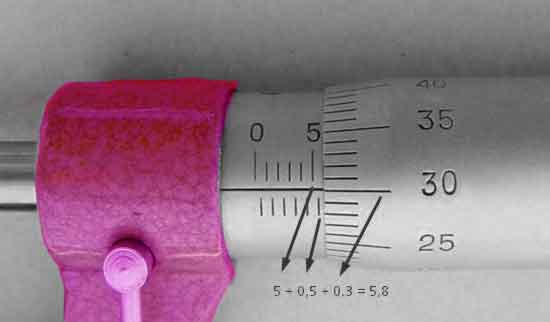

Cara membaca mikrometer sekrup dapat diperhatikan melalui gambar dibawah ini :

Maka cara interpolasi pengukuran dari gambar diatas :

  1. Catat letak garis skala di bagian sleve yang dilewati oleh bagian thimble yaitu 5 mm

  2. Lalu lihat garis skala milimeter dibawahnya yang mendekati yaitu 0,5 mm

  3. Kemudian catat nilai di skala nonius yang berada dibagian thimble yaitu 30 mm maka rumusnya dikalikan 0,01 mm maka hasilnya 30 x 0,01 = 0.3 mm

  4. Kalkulasikan hasil dari ketiga nilai diatas yaitu nilai skala atas + nilai skala bawah + nilai di skala nonius = 5 + 0,5 + 0,3 = 5,8 mm

Bisa disimpulkan bahwa hasil pengukuran dari contoh gambar diatas kira-kira 5,8 mm. Bagaimana? Mudah Bukan? Tapi lebih mudah dan cepat lagi kalau menggunakan Mikrometer Digital loh!

Harga micrometer buatan Jepang, Swiss dan Cina hampir tidak jauh berbeda. Pastikan anda memperoleh sertifikasi kalibrasi pabrikan dan kotak penyimpannya saat membeli.

KESIMPULAN

Micrometer umumnya digunakan untuk mengukur diameter benda kerja dengan nilai presisi tinggi. Alat ukur hand tool ini juga bisa digunakan untuk mengukur ketebalan material flat seperti kertas maupun logam lebih presisi daripada Thickness gauge. Akurasinya juga tergantung dari tipe mata ukur anvil dan cara operatornya dalam memutar kenob ukur skala Nonius tersebut. Bila diputar terlalu keras untuk tipe micrometer sekrup non-ratchet, maka bisa dipastikan akan berbeda beberapa micron hasilnya dibandingkan dengan micrometer sekrup dengan mekanisme tipe Ratchet.

Bagi para teknisi yang sedang menguji calon tenaga kerja, bisanya tes praktek penggunaan mikrometer sekrup tipe Vernier ini merupakan cara cepat untuk melihat apakah Anda terampil atau tidak. Pemula biasanya membutuhkan stand micrometer dan secara berlebihan meraba-raba untuk melakukan pengukuran. Sedangkan teknisi QC yang sudah profesional dapat menggunakan mikrometer di satu tangan dan memegang obyek yang akan diukur di tangan lain.

Jika Anda berminat untuk membeli perlengkapan machine tooling, cutting tool maupun quality tester silahkan hubungi kami melalui chat online yang ada di pojok kanan bawah website ini atau melalui email : [email protected]
Semoga menambah bahan referensi anda! Wassalam!
