INSIZE Floating Carriage Micrometer ISQ-TE100 (Thread Anvil Pitch, Accuracy; ±2μm) Range; ≤⌀100mm

INSIZE External Thread Measuring Device ISQ-TE100 merupakan alat ukur yang menawarkan kemudahan untuk mengukur dimensi luar dan screw thread pitch maupun variasi alternatif dengan bantuan kawat thread pitch gage hingga ukuran ⌀100mm. INSIZE External Thread Measuring Device ISQ-TE100 memberikan kalibrasi diameter besar, kecil, & efektif untuk pengukur plug gauge ulir eksternal.

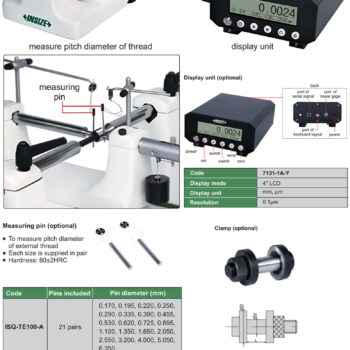

Selain untuk mengecek akurasi pada plug gauge, bolt, ball screw, spline maupun mur dan baut, INSIZE External Thread Measuring Device ISQ-TE100 juga bisa digunakan untuk memeriksa diameter efektif pada pisau tapping. Anda bisa kombinasikan mata anvil thread ini dengan INSIZE External Thread Measuring Device ISQ-TE100 dan unit display INSIZE 7131 cocok untuk memastikan gaya torsi jepit yang konstan 7 – 10 Newton untuk tujuan konsistensi maupun tujuan ukur komparatif.

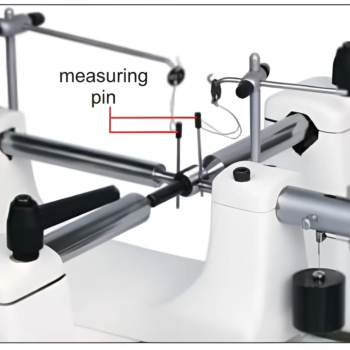

Penggunaan three-wire pada floating carriage micrometer ini merupakan metode yang paling dikenal secara universal untuk mengukur diameter pitch pada pengukur ulir, bagian ulir, dan tapping. Diameter pitch adalah elemen terpenting dari sebuah ulir yang dapat diukur karena mencerminkan spektrum terluas dari kemungkinan cacat pada bagian atau pengukur ulir. Diameter pitch merupakan bidang diametris teoretis yang melewati ulir pada titik di mana lebar gigi ulir dan alur sama. Ukuran diameter pitch yang benar memastikan bahwa produk berulir berada dalam spesifikasi yang diperlukan untuk menghasilkan kecocokan dan kompatibilitas.

Proses pengukuran tiga kawat menentukan diameter pitch ulir sekaligus metode cek ulir sekrup yang paling terjangkau karena bisa menggunakan micrometer yang sudah anda  miliki. Harap perhatikan bahwa yang ditawarkan disini untuk standar Metrik Jerman DIN13.

Anda bisa pasang sendiri pada Gage yang sesuai dalam mengukur posisi vertikal atau horizontal. Anda juga bisa kombinasikan dengan Thread plug gauge untuk ukur screw thread pitch dan variasi toleransi dengan thread plug gauge untuk memastikan akurasi. INSIZE External Thread Measuring Device ISQ-TE100 menerapkan desain ukur “floating” atau melayang agar mendapatkan tumpuan ukur yang lebih baik.

Mata ukur anvil pada INSIZE External Thread Measuring Device ISQ-TE100 atau Floating Carriage Micrometer ini bisa gunakan INSIZE Carbide Three Wire Gauge 7394 atau INSIZE ISQ-TE100-A tergantung kebutuhan ukur anda.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari  METALEXTRA.COM.

Fitur INSIZE External Thread Measuring Device ISQ-TE100 :

• Cocok untuk external micrometer dengan ukuran hingga 100mm

• Dengan ulir mata anvil akurasinya; ±0.005mm

• Ukur dan uji akurasi pada pengukur plug gauge dan ulir thread pada fastener seperti baut dan sekrup.

• Pantau keausan pada pengukur steker ulir yang berfungsi.

• Pantau dan kendalikan variasi diameter pitch selama fabrikasi fastener dan ulir sekrup.

• Kurangi waktu pengukuran menjadi sepersekian waktu yang biasanya dilakukan dengan menggunakan metode tiga kawat tradisional.

• Gunakan bersama dengan pengukur cincin ulir go/no-go untuk mengontrol ukuran ulir ke spesifikasi yang paling menuntut

• Tentukan dari kebulatan dan lancip yang mungkin ada di bagian berulir.

• Aplikasi untuk pengukuran ulir pre-plating dan post-plating.
