INSIZE Vertical Bench Center 4743 Series (Runout Accuracy 2μm) Range; ≤Ø60mm x 525mm

INSIZE Vertical Bench Center 4743 Series merupakan Bench Center dengan rentang ukur jepit tengah 60 mm. Pengujian runout dengan INSIZE Vertical Bench Center 4743 Series ini menggunakan indikator uji dial opsional untuk mengukur dan memverifikasi konsentrisitas benda kerja silinder dengan akurasi tinggi.

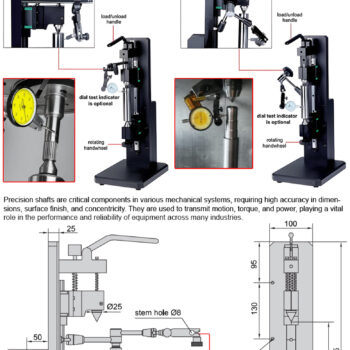

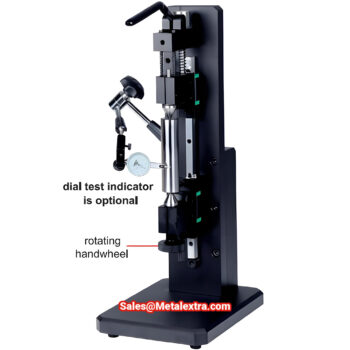

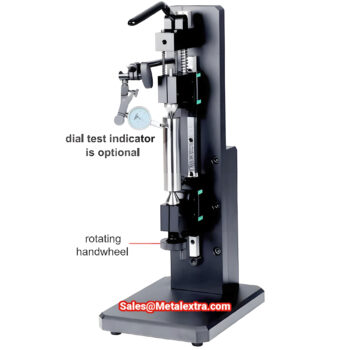

Frame INSIZE Vertical Bench Center 4743 Series terbuat dari material tool steel dan fondasi dari material cast iron yang dilapisi dengan coating enamel. Ada dua pilihan INSIZE Vertical Bench Center 4743 Series yang berbeda hanyalah dudukan stand dial test gauge, tipe stand lurus yang rigid INSIZE 4743-170  atau tipe stand dengan lengan fleksibel INSIZE 4743-171.

Dengan membeli INSIZE Vertical Bench Center 4743 Series, Anda bisa melakukan uji ukur runout dengan jepitan tailstock yang seimbang pada akurasi hingga 2μm.

Alat ukur presisi INSIZE Vertical Bench Center 4743 Series ini mampu untuk menguji rangkaian test putar manual seperti posisi mesin bubut maupun posisi mesin laser scanner. Uji runout bisa dilakukan dengan memutar handwheel pada bagian bawah tailstock. Pengujian runout merupakan metode untuk mengukur deviasi radial dari suatu objek yang berputar, seperti poros atau komponen mesin, relatif terhadap sumbu putarnya. Pengujian ini penting untuk memastikan kualitas dan kinerja bagian shaft yang berputar, karena runout yang berlebihan dapat menyebabkan getaran, kebisingan, penurunan kinerja, dan keausan yang lebih cepat.

INSIZE Vertical Bench Center 4743 Series juga bisa lebih kompleks layaknya Bench Center dengan bantuan surface plate untuk tumpuan titik ketiga dengan kombinasi height gauge dan dial indikator yaitu untuk tes silindrikal, konsentrisitas dan defleksi pitch roda gigi, ulir mikro, diameter luar, ketebalan, dan lainnya pada komponen seperti mata bor dan reamer, pisau boring bar, pin gauge, shaft, maupun fastener seperti baut dan plug gauge.

INSIZE Vertical Bench Center 4743 Series ini bisa dikombinasikan dengan probe kapasitif dengan ujung landasan yang dapat digerakkan (tailstock). Anda dapat mengukur diameter luar 60mm x 525mm dengan berat maximum 20Kg dari berbagai bentuk komponen shaft presisi.

Berkat desainnya yang mudah digunakan, INSIZE Vertical Bench Center 4743 Series menawarkan kompatibilitasnya dengan alat pengukur dial gauge, probe test indicator maupun instrumen lainnya seperti profile projector, anda bisa memiliki variasi pengukuran yang jauh lebih murah daripada menggunakan laser scanner maupun visual scanner. Harga yang tertera disini merupakan referensi untuk INSIZE Vertical Bench Center 4743-170

Sejak tahun 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Vertical Bench Center 4728-360 (Accuracy 2μm) Center height 360 mm, Ø300mm :

• Digunakan untuk eksentrisitas dan defleksi, pengukuran poros,  runout, cylindricity dan concentricity.

• Terbuat dari material base Cast iron dan tool steel, mata ukur anvil yang keras dan presisi untuk ukur benda kerja berupa shaft/rod dan alat ukur lain dengan diameter≤Ø60mm x panjang 525mm.

• Mekanisme tuas kuncian tailstock ganda memudahkan operasional untuk menjepit obyek yang diukur dengan mudah.

• Landasan ditarik dengan indikator dial untuk inspeksi akurasi tinggi bagian yang diproduksi secara massal.

• Gaya ukur variabel dengan dua lubang untuk peletakan stand untuk dial test ukuran 2-M8x1.25.

• Tinggi stage kerja yang bisa disesuaikan dan parallellisme antara permukaan atas meja dan pusat terjamin presisi

• Cocok digunakan dengan Indikator dial shockproof, dial indicator range ±0.1mm or ±.005”, graduasi 0.0001 inch

• Menjepit obyek ukur dan penyetelan bisa dilakukan oleh satu tuas saja.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
