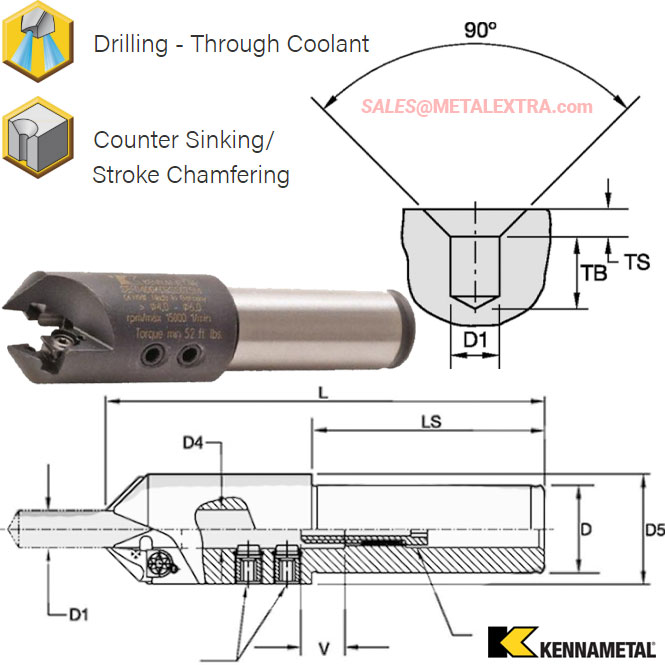

Dimension of KENNAMETAL Combination Drill SEFAS™ Bodies ø 6 mm – ø 20 mm:
Ordering Guide of KENNAMETAL Combination Drill SEFAS™ Bodies ø 6 mm – ø 20 mm:
Product # | 1956691 |
ISO Catalog Number | SEF180200RSS125M |
ANSI Catalog Number | SEF180200RSS125M |
[D1] Drill Diameter Min Metric | >18,0 |
[D1MAX] Drill Dia Max Metric | 20 |
[D]Adapter/Shank/Bore Dia mm | 31,75 |
[D4] Mount Bore Dia mm | 20 |
[D5]Maximum Body Diameter mm | 49 |
[L] Overall Length Metric | 169,9 |
[LS] Shank Length Metric | 82,55 |
[V] Adjustment Range Metric | 17 |
Gage Ins 1 First Dia Outside | 3.428 |
Alternatives of KENNAMETAL Combination Drill SEFAS™ Bodies ø 6 mm – ø 20 mm:
Product # | ISO Catalog Number | [D1] Drill Diameter Min Metric | [D1MAX] Drill Dia Max Metric | [D]Adapter/Shank/Bore Dia mm | [D4] Mount Bore Dia mm | [D5]Maximum Body Diameter mm | [L] Overall Length Metric | [LS] Shank Length Metric | [V] Adjustment Range Metric | Gage Ins 1 First Dia Outside |
1604140 | SEF040060RSS075M | 4 | 6 | 19,05 | 6 | 24 | 103,1 | 50,8 | 18 | 3.428 |
1604271 | SEF060080RSS075M | >6,00 | 8 | 19,05 | 8 | 26 | 109,4 | 50,8 | 18 | 3.428 |
1604272 | SEF080100RSS100M | >8,00 | 10 | 25,4 | 10 | 29 | 143 | 76,2 | 17 | 3.428 |
1604273 | SEF100120RSS125M | >10,0 | 12 | 31,75 | 12 | 38 | 155,7 | 82,55 | 21 | 3.428 |
1604274 | SEF120140RSS125M | >12,0 | 14 | 31,75 | 14 | 40 | 160,2 | 82,55 | 16 | 3.428 |
1604275 | SEF140160RSS125M | >14,0 | 16 | 31,75 | 16 | 41,50 | 163,5 | 82,55 | 19 | 3.428 |
1604276 | SEF160180RSS125M | >16,0 | 18 | 31,75 | 18 | 47 | 166,3 | 82,55 | 15 | 3.428 |
1956691 | SEF180200RSS125M | >18,0 | 20 | 31,75 | 20 | 49 | 169,9 | 82,55 | 17 | 3.428 |
