Digital Vernier Caliper cara pakainya bagaimana?

Apa itu Digital Vernier Caliper? Alat ukur ini dikenal juga dengan berbagai nama di Indonesia, antara lain; Jangka Sorong, Vernier Kaliper, Sigmat, maupun mistar. Kaliper juga digunakan untuk mengukur jarak antara dua sisi yang berlawanan dari suatu objek. Digital kaliper merupakan perangkat ukur hand tools yang sangat presisi untuk mengukur berbagai objek. Beragam kaliper dibedakan dengan bentuk desain rahang ukurnya. Ada tipe rahang atau jaw yang memungkinkan pembacaan pengukuran pada skala yang ditentukan, dial, atau tampilan digital.

Rahang ukur atau jaw kaliper ada yang menghadap ke dalam atau ke luar. Ujung caliper disesuaikan agar pas melintasi titik-titik yang akan diukur dan kemudian caliper kemudian dilepas dan jarak dibaca dengan mengukur antara ujung dengan alat ukur, seperti penggaris.

JENIS & TIPE SIGMAT, CALIPER & JANGKA SORONG

Di Indonesia ada banyak nama untuk menyebutkan kaliper. Namun pada intinya Kaliper merupakan alat ukur handtools universal karena keserbagunaannya. Kebanyakan kaliper 12 ”/ 300mm dan di bawahnya dapat melakukan pengukuran OD, ID dan langkah dan biasanya memiliki batang kedalaman untuk mengukur ceruk yang dalam. Kaliper tersedia dengan rahang plastik, stainless steel dan karbida agar sesuai dengan persyaratan pengukuran Anda.

Kaliper dengan berbagai ukuran dan bahan tersedia dengan tampilan vernier, dial, atau elektronik. Kaliper digital graduasi satuannya biasanya 0.001″ dan memiliki kisaran .100″ atau .200 “per revolution (per sekali putar). Kaliper bertampial Dial metrik biasanya lulus dalam 0.01mm atau 0.02mm dan memiliki kisaran 1.0mm atau 2.0mm per putaran.

Berbagai gaya kaliper digital kalau di merek ternama MITUTOYO Digimatic (tampilan elektronik) ditawarkan dalam versi yang berbeda dengan kabel data dan tanpa output transfer data SPC: elektronik standar, bertenaga surya, dan opsi tahan air, ekstra tahan lama. Di model terbaru juga sudah ada Kaliper bertenaga surya yang tidak pernah membutuhkan baterai baru karena mereka bekerja dengan penerangan dasar dalam ruangan. Sebagai contoh: Mitutoyo Kaliper Absolute Coolant Proof diberi peringkat IP67 untuk peringkat kedap air terbesar yang tersedia dan dapat menahan perendaman dalam oli maupun air.

MEREK KALIPER DIGITAL TERPERCAYA INTERNASIONAL

Kaliper digital umumnya digunakan untuk industri presisi. Namun, Kaliper vernier yang dioperasikan secara manual masih tetap populer karena harganya jauh lebih murah daripada versi digital. Sedangkan, kaliper versi digital memakai baterai kecil sedangkan versi manual tidak memerlukan sumber daya apa pun.

Standar umum yang digunakan kaliper unutk penentuan akurasi kaliper vernier maupun digital adalah standar Jerman DIN862. Kaliper digital (tergantung mereknya) menggunakan sistem sensor induktif maupun linear sensor elektronik seperti linear scale atau DRO, memiliki hasil pengukuran yang lebih akurat dibanding Vernier. Kaliper digital lebih mudah digunakan karena pengukuran ditampilkan dengan jelas dan satuna ukur bisa dengan cepat diganti. Dengan menekan tombol inci / mm satuan jarak dapat dibaca sebagai metrik atau imperial. Fitur terbaru dari kaliper digital adalah penggunaan data transfer melalui kabel data maupun wireless yang cukup membantu. Anda bisa mencatat data hasil ukur langsung ke komputer maupun smartphone.

Fungsi Alat Ukur ini bermacam macam, namun teknisi harus bisa membedakan merek kaliper yang membuat sendiri unit kaliper digitalnya maupun merek yang hanya melabel ulang kaliper yang tidak terlacak makernya, Kenapa? Karena biasanya pabrikan memilki preferensi tertentu dan akurasi yang diinginkan, berikut ini brand dan merek kaliper ternama yang terjamin sertifikasi keterlacakan akurasinya:

  • Mitutoyo merek asal Jepang; kaliper seri Digimatic merek yang dominan (Digimatic, RS232C, Wireless FM Radio, Infrared dan USB),

  • Sylvac merek asal Swiss; Ini adalah protokol umum untuk kaliper yang berfitur data transfer Bluetooth RS232C, dan USB

  • Starrett merek asal USA (Digimatic, RS232C, Infrared dan USB)

  • Brown & Sharpe merek asal Inggris

  • Moore & Wright merek asal Inggris (Digimatic, RS232C, dan USB)

  • Tesa merek asal Swiss (Digimatic, RS232C, Wireless FM Radio, Infrared dan USB)

  • Mahr merek asal Jerman (Digimatic, RS232C, Wireless FM Radio, Infrared dan USB)

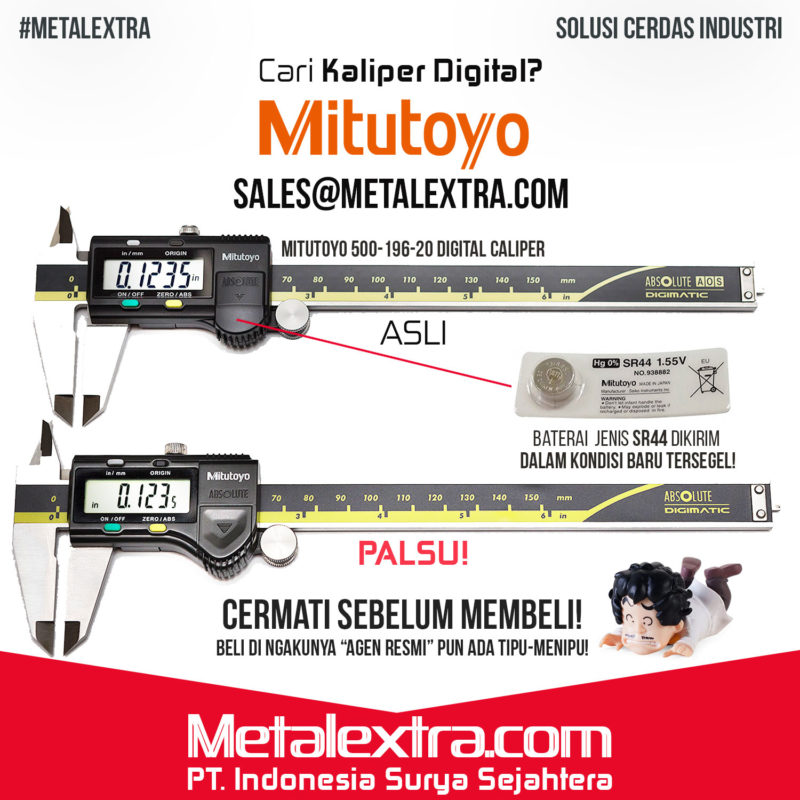

Perlu juga anda perhatikan keaslian dari setiap alat ukur kaliper tersebut. Kami seringkali melihat distributor “resmi” di Indonesia memalsukan alat ukur kaliper digital ini dengan merek ternama. Mengapa begitu? karena pada umumnya sertiifikasi kalibrasi yang disertakan dari maker memang hanya seperti lembaran kertas HVS A4 biasa, dan pula manufaktur asal Cina yang memang pintar dalam meniru dengan harga yang sampai kurang dari setengah harga aslinya, sehingga bagi distributor ini lebih menguntungkan. Selain kaliper digital yang kita sudah sebut diatas, sangatlah diragukan kualitas dan akurasinya. Umumnya, kaliper dengan merek diatas yang asli akan memberikan garansi dan keterjaminan part.

CARA MENGGUNAKAN KALIPER DIGITAL

Menggunakan kaliper digital itu tidak sulit dan bahkan lebih akurat daripada kaliper standar yang Anda biasa gunakan. Interpolasi jarak di kaliper digital / pengukuran, dibaca dari layar LCD. Namun, ini harus dibaca dengan melihat dengan hati-hati pada skala imperial atau metrik dan ada kebutuhannya.

Berikut ini Lima Langkah Cara Memakai Alat Ukur yang bisa kalian pelajari sebelum menggunakan alat ini, yaitu :

  • Pertama ialah pastikan pengunci alat ukur thumbwheel  kaliper dalam keadaan terbuka

  • Kedua lakukan pengecekan apakah rahang tetap kaliper dan rahang geser skala vernier saat bertemu menunjukkan angka nol.

  • Lalu yang ketiga ialah buka rahang alat ukur kaliper dengan cara menggerakkan ke arah kiri hingga benda yang akan diukur dapat masuk ke dalam rahang ukur bagian atas atau bawah.

  • Keempat ialah letakkan benda yang akan diukur diantara poros tetap dan poros geser lalu tutup kembali rahang sampai tepat menjepit benda yang akan diukur.

  • Kelima ialah geser rahang kaliper tidak bisa bergerak lagi setelah itu ukur atau hitunglah nilai panjang, tebal, lebar ataupun diameter suatu benda yang diukur tersebut.

  • Beebrapa tipe kaliper juga memilki fitur depth gauge pada bagian bawah dari skala vernier. Batang depth gauge.

KESIMPULAN

Sigmat, jangka sorong, mistar atau Kaliper Ini digunakan dalam banyak bidang seperti teknik mesin, pengerjaan logam, kehutanan, pengerjaan kayu, sains dan kedokteran.

Bagi para leader teknisi yang sedang menguji calon tenaga kerja teknisi maupun masinis, bisanya tes praktek penggunaan kaliper tipe Vernier maupun digital menjadi hal yang wajib. Dari cara menggunakan alat ukur ini bisa terlihat apakah Anda terampil atau tidak. Pemula biasanya membutuhkan waktu secara berlebihan meraba-raba untuk melakukan pengukuran. Sedangkan teknisi QC yang sudah profesional dapat menggunakan kaliper ini di satu tangan dan memegang obyek yang akan diukur di tangan lain.

Jika Anda berminat untuk membeli perlengkapan machine tooling, cutting tool maupun quality tester silahkan hubungi kami melalui chat online yang ada di pojok kanan bawah website ini atau melalui email : [email protected] Semoga menambah bahan referensi anda! Wassalam!


Sumber:
Tim Kreatif Metalextra.com, Tulisan ini merupakan opini Pribadi di media milik sendiri.
