Insert bubut ISO dan jenisnya

Permesinan bubut memang wajib dilakukan untuk membentuk desain eksternal maupun internal benda berwujud silinder. Secara umum, proses frais secara mesin bubut bisa dilakukan untuk 3 jenis materia padat, yaitu kayu, logam dan fiber plastik komposit. Tentu saja berbeda material yang dipotong membutuhkan pisau bubut yang berbeda pula. Di indonesia sendiri, Teknisi bubut mengenai pula pisau insert bubut ini dengan nama pisau widia. Padahal pisau bubut widia sebenarnya merupakan merek “WIDIA” atau “Wie Diamant” ya menjadi populer dan generik untuk menjelaskan pisau bubut sebagai pisau WIDIA.

PISAU BUBUT ITU STANDARDNYA APA?

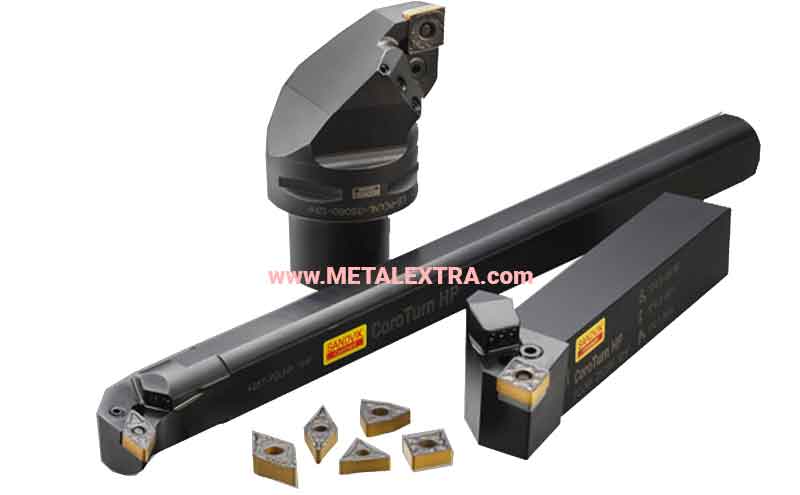

Jika dibedakan berdasarkan teknologinya, ada dua bentuk pisau bubut di pasaran, yaitu tipe solid dengan gagang utuh berujung lancip dan tipe indexable atau menggunakan pisau insert bubut yang bisa dilepas pasang dan díasah sesuai keperluan. Kedua tipe pisau setan bubut ini tentu berbeda fungsi dan cara perawatannya.

Pisau bubut tipe solid menawarkan penyerapan getar dan vibrasi yang lebih baik dan juga kemampuannya yang cocok dipasang pada mesin bubut apa saja. Namun pisau bubut solid secara rutin perlu díasah sudut pisaunya dan juga perlu dicek akurasi ya secara berkala. Pisau bubut Sisipan indexable memiliki kemudahan penggantian mata pisau jika sudah tidak presisi lagi. Anda hanya perlu membuka kuncian sekrup dan mengganti dengan pisau insert bubut yang lain. Tentunya pekerjaan menjadi lebih cepat dan terjamin presisi.

Dalam proses operasi bubut dan permesinan sistem indexable, tentunya dibutuhkan kecermatan dalam memilih jenis pisau insert yang sesuai dengan material sekaligus berharga terjangkau. Tentu saja memutuskan jenis pisau pada mesin bubut ini bisa dikatakan hal yang lebih mudah dilakukan daripada sistem pemilihan pisau pada mesin milling dan bahkan pemilihan mata bor drill.

Pisau bubut umumnya sudah diatur dalam standar operasi lathe turning ISO. Namun, dalam standar perminyakan dan pipa oil & gas, seringkali digunakan standar Bubut imperial dari Amerika Serikat yang jauh berbeda. Harap perhatikan standar ini sebelum memesan pisau bubut di metalextra.com.

Sistem bubut yang teratur dari ISO membuat para teknisi bisa memilih dan berpindah merek dengan lebih cepat tanpa perlu secara drastis mengubah program G dan mengubah jauh parameter feed dan speed dari mesin bubut.I

MENGENAL SISTEM NOMENCLATURE IDENTIFIKASI PISAU INSERT BUBUT

Pisau bubut memiliki standar bentuk dan desain geometri yang sama walaupun berbeda mereknya. Insert pisau bubut untuk mesin bubut turning lathe, dikenal secara internasional bernama ISO Turning dalam berbagai bentuk dan ukuran mata pisau. Satu hal yang penting untuk diingat dan dipahami adalah bahwa setiap insert yang tersedia di pasaran sebenarnya diatur dengan ketat dan memiliki nomenklatur yang terkait dengannya.

Apa itu Nomenklatur? Nomenklatur ini seperti kode industri yang memberi tahu kita banyak tentang jenis dan tipe dari pisau insert umum tersebut. Nomenklatur sisipan balik adalah daftar beberapa huruf dan angka, tetapi lebih banyak data yang tersembunyi di dalamnya. Catatan: Penjelasan berikut sesuai dengan sistem ISO turning dengan skala ukur metric.

Nomenklatur penyisipan bubut di atas adalah CNMG 120408.

1 = Memutar Bentuk Sisipan

Pembubutan Umum, Masukkan Bentuk Nomenklatur

Pembubutan Umum, Masukkan Bentuk Nomenklatur

Huruf pertama dalam nomenklatur sisipan pembubutan umum memberi tahu kita tentang bentuk sisipan belokan umum, kode sisipan belokan seperti C, D, K, R, S, T, V, W. Sebagian besar kode ini pasti menyatakan bentuk sisipan balik seperti

C = C Bentuk pisau bubut Sisipan

D = D Shape pisau bubut Sisipan Turning Insert

K = K Shape pisau bubut Sisipan Turning Insert

R = Round Turning Insert atau pisau bubut Sisipan lingkaran

S = Square Turning Insert atau pisau bubut Sisipan kotak

T = Triangle Turning Insert atau pisau bubut Sisipan segitiga

V = V Shape Turning Insert atau pisau bubut Sisipan V tajam

W = W Shape Turning Insert atau pisau bubut Sisipan bentuk trigonometry

Gambar memberi tahu kita lebih banyak tentang mengubah bentuk sisipan.

Bentuk pisau insert bubut turning umum memainkan peran yang sangat penting ketika kami memilih insert untuk pemesinan.

Tidak setiap pisau insert bubut turning dengan satu bentuk dapat diganti dengan yang lainnya untuk operasi pemesinan.

Contoh pisau bubut Sisipan tipe C.

Karena pisau insert bubut sisipan tipe C, D, W biasanya digunakan untuk pemesinan awal atau permesinan kasar. Sebagai masinis cnc kita akan menggunakan insert tipe C dengan Roughing Cycle (G71 G72 untuk kontrol cnc Fanuc), Dan kita akan memilih tipe D insert insert untuk Finishing Cycle (G70 untuk Fanuc).

2 = Memutar Masukkan Sudut “Clearance”

Pembubutan Umum, Masukkan Clearance-Angle

Pembubutan Umum, Masukkan Nomenklatur Izin-Sudut

Huruf kedua pada umumnya nomenklatur insert balik memberi tahu kita tentang sudut clearance insert insert.

Sudut clearance untuk insert putar diberikan sebagai

B = Menghidupkan Insert dengan sudut clearance 5 °

C = Menghidupkan Insert dengan sudut jarak bebas 7 °

E = Memutar Masukkan dengan sudut jarak 20 °

N = Menghidupkan Insert dengan sudut clearance 0 °

P = Menghidupkan Insert dengan sudut clearance 11 °

Mengubah sudut celah masuk memainkan peran besar saat memilih insert untuk permesinan internal atau komponen kecil yang membosankan, karena jika tidak dipilih dengan benar, sudut insert bawah mungkin bergesekan dengan komponen yang akan menghasilkan permesinan yang buruk.

Di sisi lain pisau insert bubut dengan sudut bebas 0° sebagian besar digunakan untuk permesinan kasar.

3 = Memutar Masukkan Toleransi

Huruf ketiga dari nomenklatur insert pisau insert bubut umum memberi tahu kita tentang toleransi akurasi dimensi dari insert tersebut.

Ini adalah toleransi insert balik dalam ukuran insert yang berbeda, seperti toleransi dalam mengubah panjang insert, tinggi, dll. kita pribadi berpikir bahwa mereka tidak ada gunanya bagi seorang ahli mesin cnc, karena toleransi tesis ini kecil.

4 = Mengubah Jenis dan tipe bentuk relief “Chip Breaker” pisau insert bubut untuk kegunaan Pembubutan Umum

Huruf keempat dari nomenklatur pisau insert bubut umum memberi tahu kita tentang bentuk lubang insert insert dan tipe relief pemecah chip.

A = Memutar insert dengan lubang silinder

G = Memutar insert dengan lubang silinder dan Double-Sided Chipbreaker

M = Memutar insert dengan lubang silinder dan chipbreaker satu sisi

N = Memutar insert tanpa lubang dan tanpa Chipbreaker

P = Memutar insert dengan lubang silinder dan Hi-Double-Positive Chipbreaker

Q = Memutar insert dengan 40-60 ° Double Countersink Hole

R = Memutar sisipan dengan no-hole dan Single-Sided Chipbreaker

T = Memutar insert dengan 40-60 ° Double Countersink Chipbreaker satu sisi

W = Menghidupkan insert dengan countersink ganda 40-60 °

X = Memutar sisipan dengan Desain Khusus

5 = Memutar Ukuran Sisipan

Nilai numerik dari insert putaran umum ini memberi tahu kami panjang cutting edge dari insert putaran. Pembubutan Umum, Masukkan Panjang Tepi Pemotongan

6 = Menghidupkan Ketebalan Sisipan pisau insert bubut

Nilai numerik dari insert putaran umum ini memberi tahu kita tentang ketebalan insert putaran.

7 = Sudut “Nose Radius” untuk Pembubutan Umum,

Masukkan Radius Hidung. Nilai numerik dari insert putaran umum ini memberi tahu kita tentang jari-jari hidung dari insert putar.

Kode = Nilai Radius

04 = 0,4

08 = 0,8

12 = 1.2

16 = 1.6

PISAU BUBUT BORING BAR UNTUK DIAMETER BESAR MEMBUTUHKAN LUBANG AWAL DENGAN TWIST DRILL

Pisau bubut untuk boring bar hanya bisa digunakan sebagai pisau untuk memperbesar dan menggerus bagian internal saja. Oleh karena itu perlu dibuat lubang awal secukupnya sebelum pisau boring bar bisa digunakan. Anda hanya perlu memastikan bahwa pisau bor twist drill yang digunakan tersebut memiliki kekuatan dan kemampuan yang cocok dalam memotong material dan membuang serpihan logam saat dibor.

Para manufaktur saat ini masih terus meneliti desain mata bor twist drill yang bertujuan meminimalkan gaya aksial dan torsi, dan memaksimalkan umur bor sesuai dengan jenis dari beragam material baru yang ingin dibor. Bahkan peningkatan kecil dalam pengeboran dapat memiliki dampak keuangan yang sangat besar karena begitu banyak kegiatan permesinan melibatkan pengeboran. Perkembangan penting terbaru, yang telah sangat meningkatkan masa pakai bor — terutama dalam lingkungan produksi — adalah penambahan material lapisan coating tipis, keras, dan tahan aus termasuk titanium nitrida, zirkonium nitrida, titanium karbo-nitrida, titanium aluminium nitrida, chrome nitrida, berlian amorf dan berlian polikristalin.

KESIMPULAN

Sebagian besar distributor alat industri menawarkan beragam mata pisau bubut di katalognya. Temukan insert bubut Anda dengan mudah di antara 75 produk dari merek-merek terkemuka terutama: Widia, Kennametal, YG-1, Kyocera, Sumitool, Iscar, Walter, Sandvik Coromant dan lainnya melalui chat online yang ada di pojok kanan bawah website ini atau melalui email : [email protected] Semoga bermanfaat. Wassalam!


Sumber: Tim Kreatif Metalextra.com, Tulisan ini merupakan opini Pribadi di media milik sendiri.

Originally posted on Juni 18, 2020 @ 12:52 pm
