GARANT Centring vice basic device Xtric 50SP, 363000, Ø94mm

harga/unit:

Hubungi: Sales@Metalextra.com

GARANT Centring vice basic device Xtric 80XS 363000 menawarkan solusi presisi ragum simetris untuk operasi milling CNC hingga 5 axis yang optimal. Vise Jerman ini ideal untuk menjepit komponen berdimensi hingga 110 mm. Diameter lain tersedia dalam 12 pilihan model!.

Semua komponen vise GARANT Centring vice basic device Xtric 363000 80XS sangat simetris dengan Akurasi <0,01 mm. Ragum ini memiliki modul penjepit bisa diatur dengan sekrup putar presisi dikedua sisinya agar memberikan fleksibilitas maksimum. Vise Xtric dari Garant ini memungkinkan operator produksi untuk melakukan perubahan cepat rentang jepitan, memilih lebar rahang, dan gaya penjepitan optimal karena beragam benda kerja hanya membutuhkan satu unit GARANT Xtric untuk berbagai pekerjaan yang biasanya membutuhkan jenis ragum super rigid dengan akurasi pengulangan <0,01 mm.

Sejak 1919 Hoffmann Group System GmbH melalui merek GARANT menawarkan peralatan dan perkakas industri yang berawal dari kota München, Bayern, Germany. Rangkaian produk GARANT terdiri dari lebih dari 9.000 produk dari semua alat kerja permesinan hingga alat vice, pengukuran, penggilingan, perkakas tangan, hingga workstation dan peralatan penyimpanan yang berkualitas handal tertinggi. Keaslian produk GARANT di Indonesia hanya bisa terjamin jika anda membeli di METALEXTRA.COM.

Fitur GARANT Centring vice basic device Xtric 80XS 363000:

  • Sempurna untuk permesinan 5-axis dan facemilling yang membutuhkan ragum dengan fungsi centering atau penjepitan terpusat.

  • Aksesibilitas ragum yang sangat baik dan simetris sempurna sehingga cocok sebagai sistem penjepitan modular yang fleksibel daya jepit klem hingga 25 kN pada torsi 90 Nm.

  • Sepenuhnya penyesuaian pemusatan dengan kunci pas pin.

  • Penjajaran tengah menghasilkan penjepitan yang terpusat sempurna. Akesorsi rahang atas No. 363010 – 363045.

  • Menjepit bahan mentah dan bagian jadi dengan gaya punggung rahang / komponen seminimal mungkin.

  • Termasuk lubang untuk sistem penentuan posisi LANG, dapat disesuaikan dengan GARANT ZeroClamp menggunakan pelat perantara.

  • Rahang dapat diubah tanpa menggunakan alat. Mengubah rahang dapat mengakibatkan perubahan kapasitas penjepitan.

  • Dengan lubang pendingin dan antarmuka otomatisasi.

  • Sistem perubahan cepat rahang chuck yang mudah digunakan, tidak memerlukan alat.

  • Cepat digunakan dan intuitif dalam pengoperasian dengan Akurasi pengulangan <0,01 mm.

  • Penskalaan untuk memposisikan modul penjepit sebelumnya dengan mekanisme geser jepit Mur spindel dengan atau tanpa fungsi pivot.

  • Disuplai dengan:

    Rel dasar, spindel, mur spindel, penutup spindel No. 363083.

  • Tambahan opsional:

    Obeng segi enam No. 627424 ukuran 5, kunci pas pin 628600 ukuran 2, kunci pas torsi No. 656050, soket segi enam No. 642229, cakar penjepit No. 363081 80 dan 361165 CS1, stud penjepit GARANT No. 363190, pelat adaptor No. 363079.

    catatan:

    Rahang atas yang sesuai No. 363010 – 363045 tidak termasuk dalam cakupan suplai. Situasi menjepit S2 muncul dengan membalikkan rahang. Gunakan rahang atas offset untuk mengatasi celah penjepit dengan tipe XS dan XSP.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

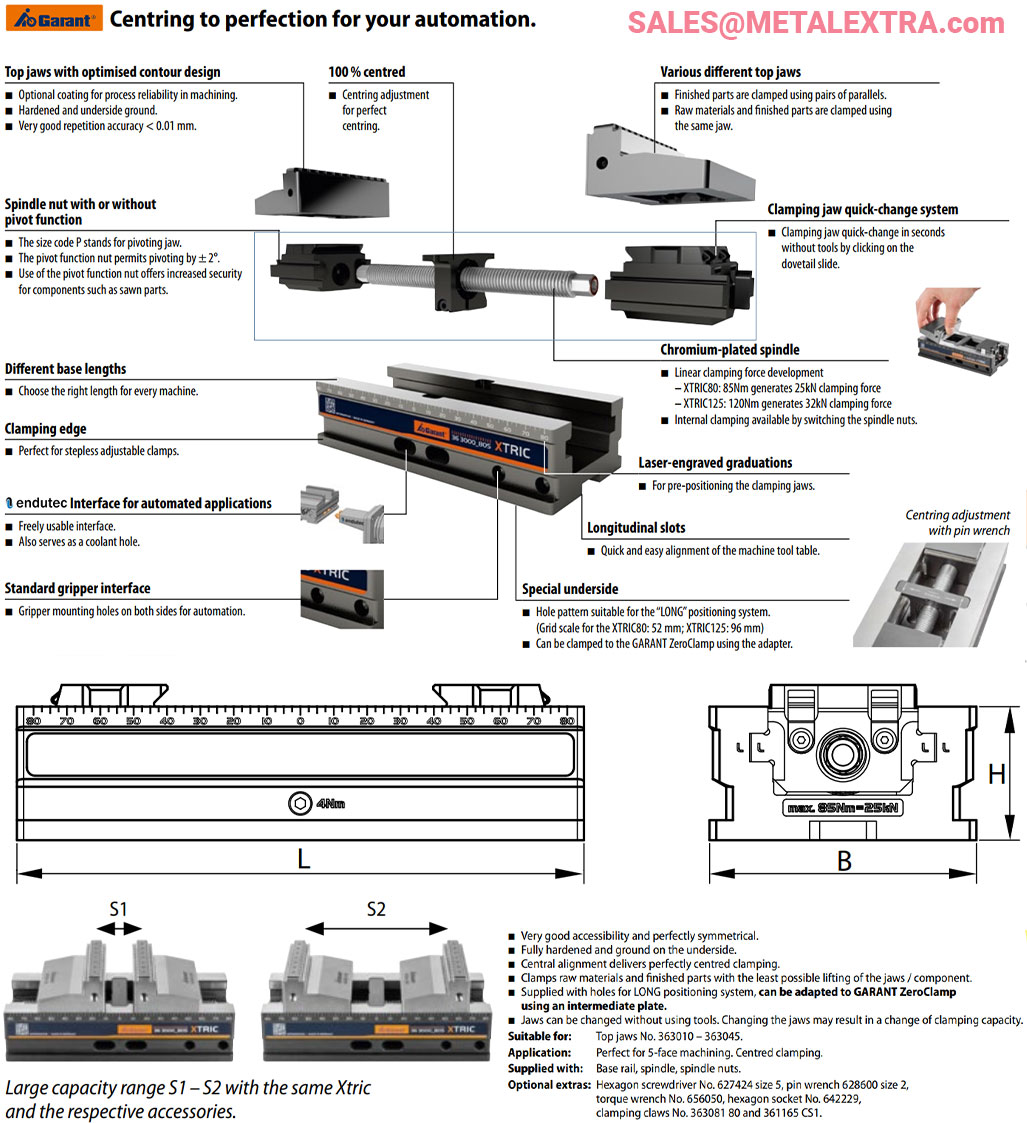

Dimension Guide GARANT Centring vice basic device Xtric 50SP, 363000, Ø94mm:

Ordering Guide GARANT Centring vice basic device Xtric 50SP, 363000, Ø94mm:

Type 80XS 80XSP 80S 80SP 80M 80MP 125XS 125XSP 125S 125SP 125M 125MP
363,000 Centring vice basic device
Xtric
565.11 623.07 565.11 623.07 643.77 701.73 842.49 913.91 842.49 913.91 950.13 1020.51
Clamping force up to maximum kN 25 25 25 25 25 25 32 32 32 32 32 32
Weight kg 2.7 2.7 3.2 3.2 4 4 7.8 7.8 9 9 10.6 10.6
L mm 136 136 170 170 220 220 186 186 220 220 270 270
B mm 80 80 80 80 80 80 125 125 125 125 125 125
H mm 40 40 40 40 40 40 54 54 54 54 54 54
S1 mm 0 – 42 0 – 42 0 – 76 0 – 76 0 – 126 0 – 126 0 – 60 0 – 60 0 – 94 0 – 94 0 – 144 0 – 144
S2 mm 74 – 110 74 – 110 74 – 144 74 – 144 74 – 194 74 – 194 92 – 146 92 – 146 92 – 180 92 – 180 92 – 230 92 – 230
Longitudinal slot l mm 20
Swing angle degrees ±2 ±2 ±2 ±2 ±2 ±2
maximum torque N·m 85 85 85 85 85 85 132 132 132 132 132 132
Width across flats mm 10; 5 10; 5 10; 5 10; 5 10; 5 10; 5 13; 5 13; 5 13; 5 13; 5 13; 5 13; 5
Colour code for suitable accessories Xtric 80 Xtric 80
