INSIZE Vision Measuring System ISD-F432 (CNC Motorised, Range; 400x300x200mm) Zoom; 28x-155x

Rp850.000.000

INSIZE Vision Measuring System ISD-F432 merupakan alat ukur visual terbaik dengan bidang ukur 400x300x200mm dan pembesaran gambar 28x-155x. Nilai ukur secara visual ini memiliki akurasi 3.5μm per jarak fokus, dengan dimensi material ke lensa kamera sejauh 68mm. INSIZE Vision Measuring System ISD-F432 menawarkan mesin pengukur non-kontak yang menggunakan Optik dan kombinasi lampu untuk pengamatan benda dengan bobot total maksimum 30Kg.

Kestabilan pengamatan benda kerja dilakukan secara manual dengan lensa mikroskop berkamera Gigabit ethernet 3mpx. Deteksi tepi secara otomatis dengan akurasi tinggi bahkan dengan bidang pandang lebar, serta pengukuran yang stabil dan akurat pada benda kerja besar.

Desain rigid dari INSIZE Vision Measuring System ISD-F432 mengandalkan frame dan meja surface plate dari batu granit grade terbaik. Casing terbuat dari Alloy dengan komponen plastik Delrin berkualitas tinggi yang ideal di lingkungan suhu 20°C (293,15 K, 68 °F) dan tekanan ruang absolut 1 atm (14,696 psi, 101,325 kPa).

Komparator INSIZE Vision Measuring System ISD-F432 ini merupakan pengembangan dari mikroskop dan profile proyektor dengan tambahan penggerak stage motor XYZ ± 0.5μm lewat software komputer untuk investigasi ukur dimensi. Anda bisa kendalikan gerakan overhang untuk bergerak diatas Stage berpenampang kaca 450×350mm. Sumber cahaya bisa diatur sudut co-axial sinarnya dan juga diproyeksikan ke benda kerja dengan empat mode lampu latar kontur dan lampu pantul permukaan.

Hasil pengukuran INSIZE Vision Measuring System ISD-F432  bisa dicatat dan kirim secara real-time via kabel data ke PC dengan software yang disertakan. Anda bisa juga eksport data ukur ke spreadsheet seperti MS Excel atau untuk CAD.

Penyetelan akurasi dari kamera dan stylus cmm-nya probe bisa dilakukan dengan komparasi ukur dimensi calibration ball yang sudah disertakan. Untuk akurasi dan proses kalibrasi in-house, anda bisa dilengkapi dengan aksesoris Probe sentuh dan lampu co-axial dari pabrikan yang dijual terpisah. Proses komparasi setel bisa dilakukan dengan glassscale terkalibrasi dengan asumsi analisis pixel 1 titik bulat = 1mm diameternya.

Tentu anda bisa komparasi dengan penggaris glass scale pada sumbu X dan Y untuk proses kalibrasi lebih lanjut. Untuk akurasi lebih tinggi, sebaiknya menggunakan jig/fixture yang memberikan titik referensi ukur yang stabil.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Vision Measuring System ISD-F432 :

  • Mampu ukur dan deteksi banyak benda kerja dengan kombinasi optik dan sensor kamera CCD dengan pembesaran 28x-155x.

  • Akurasi X/Y/Z Axis:  ≤(2.5+L/100)µm (L is the measuring length in mm) L adalah panjang pengukuran dalam mm

  • Perpindahan sumbu XY (sumbu stage) dan Z (sumbu optik) bisa dilakukan dengan kontrol joystick dengan rentang gerak 400x300x200mm

  • Ukuran penampang surface plate stage: 827×480mm dan kacanya 450×350mm dengan Base dari Granite

  • Berat unit: 360kg, berat maksimum benda kerja yang diukur 30 Kg

  • Pengukuran dimensi yang mudah dari benda kerja mikro dan benda kerja dengan permukaan yang tidak rata.

  • Kedalaman fokus panjang dan bidang pandang lebar. Mudah mengubah antara kedalaman fokus panjang dan beralih ke mode resolusi tinggi untuk meningkatkan akurasi.

  • Tersedia beberapa ukuran tipe stage XY untuk pengukuran benda kerja yang lebih kecil atau banyak benda yang identik.

  • Mode deteksi laser sudut otomatis menghemat waktu untuk mengukur antara titik-titik ukur yang jauh.

  • Termasuk software ukur dan simulasi DRO yang cocok dengan Microsoft Windows® 7, 8 dan 10 (64-bit).

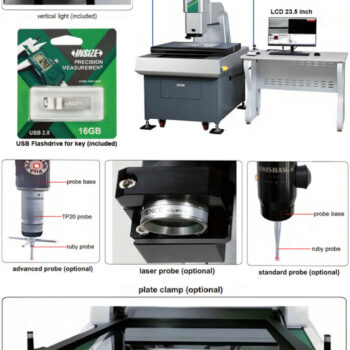

  • Bisa dilengkapi dengan aksesoris Probe sentuh (Renishaw probe 3TJU73) dan tambahan unit mouse lain model vertikal.

  • Harap dimaklumi mesin ukur ini merupakan produk “Made to Order”, perakitan akan dilakukan manufaktur saat PO sudah dikonfirmasi dengan lead time ±6 minggu.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
