INSIZE Measuring Arm Machine CMM-CM Series (ISO 10360-12, Res; 0.1μm) 7-Axis, Accuracy ±25μm, Range; 1500nn – 4500mm

harga/unit:

Rp900.000.000

Info selengkapnya:

Sales@METALEXTRA.com

Category: Tags: , ,

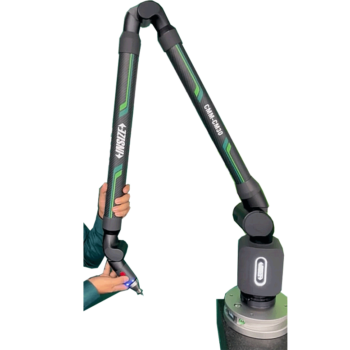

INSIZE Measuring Arm Machine CMM-CM Series merupakan Coordinate measuring machine manual untuk format bidang kerja dalam rentang 1500mm – 4500mm. Anda bisa menggunakan hasil ukur kordinat INSIZE CMM-MN432 untuk render animasi 3D, koneksi dengan 3D printing, reverse engineering maupun riset kompetitif.

INSIZE Measuring Arm Machine CMM-CM Series memakai probe untuk pengukuran resolusi 1μm dan dengan toleransi error ±20μm tergantung tipe. Sesuai dengan standar IEC, INSIZE Measuring Arm Machine CMM-CM Series bisa menjalani uji siklus suhu ekstrem yang ketat (-20-60℃), uji guncangan dan getaran. Verifikasi akurasi yang ketat sesuai dengan standar internasional ISO10360-12 untuk memastikan akurasi pengukuran di berbagai lingkungan.

Dengan desain berbentuk lengan artikulasi, ada 21 tipe yang bisa anda beli dengan nilai akurasi dan bidang enam atau tujuh sumbu putar dengan encoder digital. Penggunaan ideal untuk INSIZE Measuring Arm Machine CMM-CM Series akan mencakup aplikasi tertentu yang tidak berulang seperti rekayasa balik, pembuatan prototipe cepat, dan inspeksi skala besar pada komponen bervolume rendah.

Mesin ukur INSIZE Measuring Arm Machine CMM-CM Series ini memiliki framenya yang terbuat dari material serat karbon memiliki kekuatan tarik yang tinggi (berkisar antara 3 hingga 7 GPa) dan modulus Young yang tinggi (berkisar antara 200 hingga 500 GPa) dan base dari material alloy steel. Dengan mekanisme gerak manual dengan tangan, anda bisa melakukan scanning mengikuti kontur benda dan kemudian tercatat menjadi jalur terprogram komputer dengan kompensasi suhu.

Dengan koneksi data WIFI maupun USB, INSIZE Measuring Arm Machine CMM-CM Series bisa dilengkapi software AC-DMIS maupun software ukur 3D deteksi lain untuk import/export file standar 3D File seperti SAT, IGES, STEP, STL yang biasa digunakan dalam industri desain CAD/CAM komputer maupun software dokumen text biasa seperti PDF, HTML, MHT, RTF, EXCEL, CSV, txt, images, WORD, dsb. Harga yang tertera disini merupakan referensi untuk INSIZE CMM-BE15.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Measuring Arm Machine CMM-CM Series:

  • Ukur secara manual maupun otomatis antar titik, garis lurus, melengkung, lingkaran, elips, bidang datar, alur, silinder, bola, kerucut, cincin, titik tepi, titik sudut, poligon, kelurusan, kerataan, kebulatan, silindrisitas, profil garis, profil permukaan, tegak lurus, paralelisme, angularitas, koaksialitas, konsentrisitas, simetri, posisi, posisi komposit, runout melingkar dan runout total.

  • Ada 21 pilihan model dengan luas bidang kerja berbeda

  • Mendukung resolusi 0.1μm, akurasi repetisi +20μm

  • Sistem kontrol terintegrasi, aman, andal, dan mudah dioperasikan

  • Sistem penggerak elektromagnetis dengan Controller yang lebh presisi

  • Lengan pengukuran 3D dapat digunakan dalam pengukuran lapangan dan inspeksi dimensi online

  • Inspeksi yang sedang berlangsung untuk jig dan perlengkapan, perkakas, suku cadang interior otomotif, kelengkapan pipa, dll.

  • Mengukur dalam spesifikasi berbeda dengan rentang dari 1,5 m hingga 4,5 m

  • Semua akurasi disertifikasi dengan standar ISO 10360-12

  • Setiap sambungan fleksibel untuk diputar dengan sensor beban berlebih untuk menghindari beban eksternal yang berlebihan

  • Baterai ganda berperforma tinggi dengan desain lengan setara

  • Output data melalui USB dan kinerja WiFi Kecepatan Tinggi

  • Bahan serat karbon kelas aerospace yang kuat dan ringan

  • Basis desain anti-tabrakan berbentuk U

  • Sistem kontrol berbasis MS Windows dan kontroler ganda mendukung komunikasi dengan peralatan mesin yang menggunakan input kordinat seperti mesin milling dan 3D printing dan memiliki 12 tombol untuk menyesuaikan

  • Bisa digunakan dengan meja surface plate granit sesuai dengan standar Jerman DIN 876/0

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

­

Technical Guide INSIZE Measuring Arm Machine CMM-CM Series (ISO 10360-12, Res; 0.1μm) 7-Axis, Accuracy ±25μm, Range; 1500nn – 4500mm:

Ordering Guide INSIZE Measuring Arm Machine CMM-CM Series (ISO 10360-12, Res; 0.1μm) 6-Axis, Accuracy ±18μm, Range; 1500nn – 4500mm:

HIGH PRECISION, CM SERIES, 6-AXIS Unit: mm
Order Code Measuring range Maximum permissible error
SPAT EUNI PSIZE PFORM LDIA
CMM-CM15 1500 0.018 0.025 0.009 0.016 0.026
CMM-CM20 2000 0.020 0.028 0.010 0.018 0.032
CMM-CM25 2500 0.023 0.030 0.012 0.022 0.038
CMM-CM30 3000 0.034 0.042 0.016 0.032 0.052
CMM-CM35 3500 0.043 0.056 0.020 0.038 0.066
CMM-CM40 4000 0.052 0.066 0.024 0.044 0.083
CMM-CM45 4500 0.061 0.089 0.038 0.078 0.108



Ordering Guide INSIZE Measuring Arm Machine CMM-CM Series (ISO 10360-12, Res; 0.1μm) 7-Axis, Accuracy ±22μm, Range; 1500nn – 4500mm:

HIGH PRECISION, CM SERIES, 7-AXIS
Order Code Measuring range Maximum permissible error
SPAT EUNI PSIZE PFORM LDIA
CMM-CM20S 2000 0.022 0.030 0.012 0.022 0.040
CMM-CM25S 2500 0.027 0.032 0.013 0.025 0.048
CMM-CM30S 3000 0.042 0.053 0.020 0.035 0.078
CMM-CM35S 3500 0.055 0.066 0.024 0.043 0.092
CMM-CM40S 4000 0.065 0.082 0.029 0.048 0.102
CMM-CM45S 4500 0.073 0.099 0.043 0.082 0.132



Ordering Guide INSIZE Measuring Arm Machine CMM-CM Series (ISO 10360-12, Res; 0.1μm) 6-Axis, Accuracy ±28μm, Range; 1500nn – 4500mm:

STANDARD PRECISION, BE SERIES, 6-AXIS
Order Code Measuring range Maximum permissible error
SPAT EUNI PSIZE PFORM LDIA
CMM-BE15 1500 0.028 0.036 0.015 0.029 0.038
CMM-BE20 2000 0.030 0.040 0.018 0.035 0.041
CMM-BE25 2500 0.035 0.045 0.020 0.038 0.050
CMM-BE30 3000 0.055 0.065 0.028 0.045 0.080
CMM-BE35 3500 0.075 0.080 0.035 0.058 0.098
CMM-BE40 4000 0.090 0.100 0.044 0.068 0.116
CMM-BE45 4500 0.112 0.120 0.048 0.086 0.128



Ordering Guide INSIZE Measuring Arm Machine CMM-CM Series (ISO 10360-12, Res; 0.1μm) 6-Axis, Accuracy ±28μm, Range; 1500nn – 4500mm:

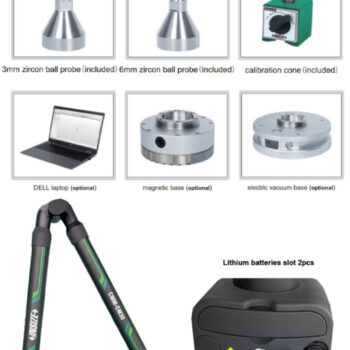

STANDARD DELIVERY
Main unit 1 pc
3mm zircon ball probe 1 pc
6mm zircon ball probe 1 pc
Calibration cone 1 pc
Lithium batteries 2 pcs
USB cable 1 pc
Power adapter 1 pc
Dust cover 1 pc
OPTIONAL ACCESSORY
DELL laptop CMM-CEM-PC
PolyWorks software CMM-CEM-PW

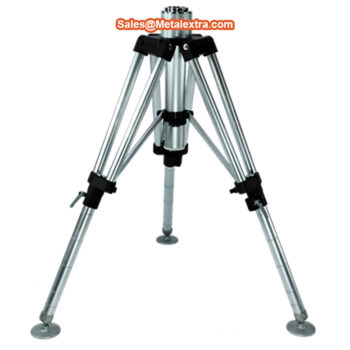

Adjustable tripod CMM-CEM-FAT

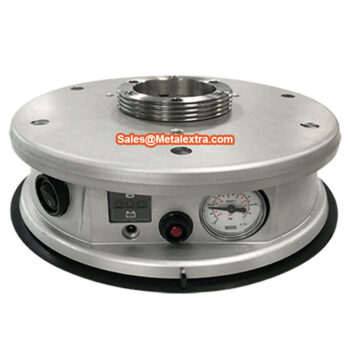

Electric vacuum base CMM-CEM-EVCP

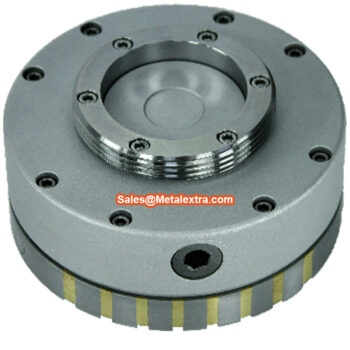

Magnetic base CMM-CEM-IMM
Magnetic cones CMM-CEM-MC
Magnetic spheres CMM-CEM-MS
Point probe CMM-CEM-PP
2mm ruby ball probe CMM-CEM-RP2
5mm zircon ball probe CMM-CEM-ZP5
10mm zircon ball probe CMM-CEM-ZP10
3″ straight probe extension CMM-CEM-SPE3
4″ straight probe extension CMM-CEM-SPE4
60° probe adapter CMM-CEM-DP60
90° probe adapter CMM-CEM-DP90
3mm extended ball probe CMM-CEM-EPB3
6mm extended ball probe CMM-CEM-EPB6
Probe adapter CMM-CEM-PA
OPERATION ENVIRONMENT
Air pressure 0.5~1.0MPa
Air supply 0.3~0.45m3/min
Temperature 20±2°C
Humidity 55%~65%
Power 220V±10%, 50/60Hz
